Typ LTR/LTR-A

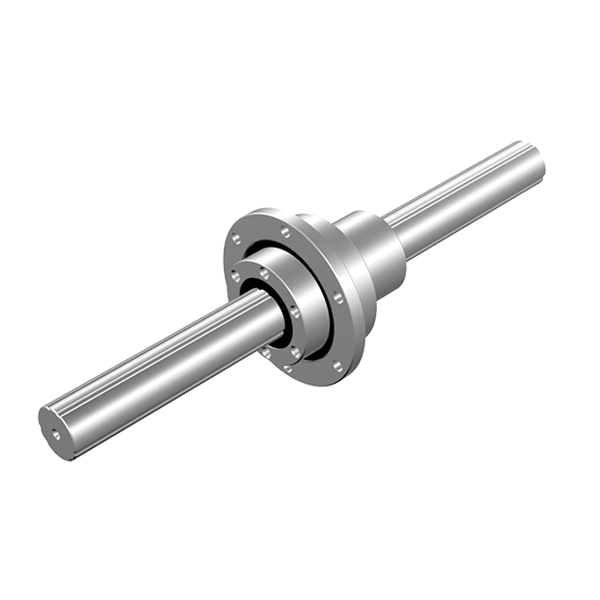

Drážkované vodiace hriadele s rotačnou maticou LTR/LTR-A

Model LTR je kompaktným vyhotovením drážkového hriadeľa, ktorého nosné ložisko je priamo integrované na vonkajšej ploche matice. Oproti obvyklým systémom možno vytvoriť na jednotlivých maticiach THK vodiacich hriadeľov predpätie. Vďaka tejto vlastnosti možno vodiace hriadele používať s vysokou presnosťou a rýchlymi pohybmi aj pri zaťažení výkyvnom či s rázmi.

Otáčky vodiaceho hriadeľa sa musia pohybovať v povolenej oblasti. Pre aplikácie s požadovanou odolnosťou voči korózií odporúčame použiť špeciálnu povrchovú úpravu.

Montáž je jednoduchá, pri zástavbe do telesa používajte odporúčanú toleranciu. Pri mazaní využívajte naše mazacie tuky.

Hriadele sú vyrábané v štandardných dĺžkach. Pri opracovaní koncov nesmie byť podľa možnosti prekročný priemer jadra (φ d).

Aplikácie vhodné pre otočnú maticu LTR/LTR-A:

• os Z pre roboty scara,
• navíjačky drôtu.

Typ LTR	Typ LTR-A
Kompaktný typ, kde sú na vnútornej objímke matice integrované oporné ložiská.	Taktiež kompaktný typ, ale s menšími rozmermi než typ LTR.
