Séria E332.25.2 (Systém Easy Triflex®)

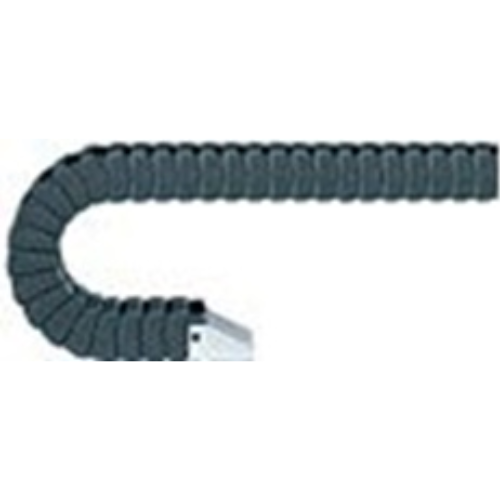

energetický řetěz easy triflex série 332.25.2
OPÝTAŤ SA / ODOSLAŤ DOPYT

Energetický řetěz easy triflex® série E322.25

  1. Varianta ocel - příruba
  2. Patentovaný "tlačítkový princip"
  3. Zkrácení a prodloužení v jakémkoli daném bodě
  4. Kombinace různých poloměrů ohybu a směrů pohybu
  5. Snadné plnění z obou stran
  6. 3osové pohyby pro všechny typy strojů
  7. Možné robotické aplikace
  8. Oceněné iF-provedení
vnitrni sirky E332.25.2 Vnitřní šířky Bi: 25 mm
Poloměry ohybu R: 48 až 200 mm
Opačný poloměr ohybu RBR: 0 až 200 mm
Pojezd E332.25.2 Pojezd: S
Rozteč: 14,5 mm
Články/m: 69 (1.000,5 mm)
Rozměr E: 10 mm
Ba: 34 mm
Délka řetězu: S/2 + K
R 048 075 100 125 150 175 200
H 130 185 235 285 335 385 435
D 095 125 150 175 200 225 250
K 195 280 360 440 515 595 675
Kdy použít: Kdy zvolit jiný:
  • Je-li požadováno jednoduché plnění u složitých pohybů
  • Je-li požadováno jednoduché plnění z obou stran
  • Pro opravy a doplnění stávajících systémů Triflex®
  • Pro složité robotické aplikace
    » triflex R
  • Pro rotační pohyb s vysokým zatížením
    » twisterchain
  • Je-li požadována ochrana proti třískám
Upevňovací objímky

Varianta 1: "KMA"


Varianta 2: Příruba


Varianta 3: "úhlová"
koncovka KMA

koncovka prirubova

koncovka uhlova
🔑 Objednací klíč
E332.25.2.048.0
E332.25.2.048/048.0
E332.25.2.048/075.0
E332.25.2.075.0
E332.25.2.075/075.0
E332.25.2.100.0
E332.25.2.100/100.0
E332.25.2.125.0
E332.25.2.125/125.0
E332.25.2.150.0
E332.25.2.150/150.0
E332.25.2.175.0
E332.25.2.175/175.0
E332.25.2.200.0
E332.25.2.200/200.0
