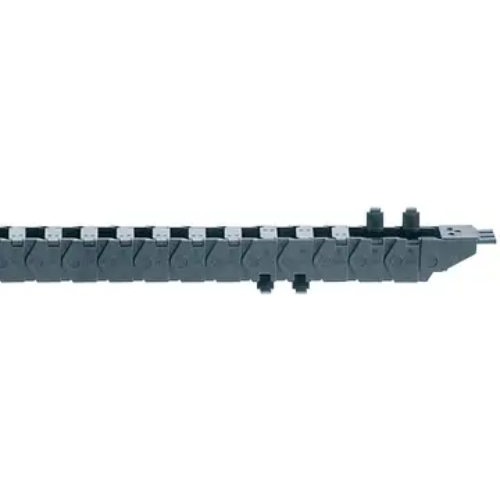

Energetická reťaz e-chain® séria B17i/B17

  • Úspora miesta: malé vnútorné výšky a polomer ohybu
  • Hladký design: vonkajší povrch odpudzujúci nečistoty
  • Hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

B17i - otváranie pozdĺž vnútorného polomeru, z jednej strany.

B17 - otváranie pozdĺž vonkajšieho polomeru, z jednej strany.

séria B17

Vnútorná šírka Bi: 15 až 100 mm
Polomer ohybu R: 48 až 125 mm
Rozstup článkov: 30,5 mm na článok = 33 článkov / m


Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Os Y: Dodatočné zaťaženie v kg/m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze séria B17i/B17

Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
B17i.1.R.0 15 25,5 048 063 075 100 125
B17i.2.R.0 25 35,5 048
 063
 075
 100
 125
B17i.3.R.0
 38 48,5 048
 063
 075
 100
 125
B17i.4.R.0
 50 60,5 048
 063
 075
 100
 125
B17i.5.R.0
 63 76 048 063
 075
 100
 125
B17i.6.R.0
 80 93 048
 063
 075
 100
 125
B17i.7.R.0
 100 113 048
 063
 075
 100
 125
R 048
 063
 075
 100
 125
H 135 165 189 239 289
D 113 128 140 165 190
K 215 260 300 380 455
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • Ak je potrebná energetická reťaz s vnútornou výškou 32 mm
  • Pre vnútorné šírky do 100 mm
  • Pre samonosné dĺžky do 1,0 m a plniace hmotnosti do 1,5 kg/m
  • V prípade, že je vyžadovaná veľmi malá energetická reťaz s väčšou vnútornou výškou
  • Ak je potrebná energetická reťaz, ktorá sa otvára na dve časti
  • Ak je nutné jednoduché vkladanie a vyberanie káblov
  • Pri požiadavke na vnútorné delenie
Koncovky

  • Jednoduchá koncovka - pevná montáž
  • Odolná voči korózii
  • Možnosť prispôsobenia zákazníkovi
  • Odpovedajúce pripájacie plochy: vnútorné / vonkajšie
  • Sú dodávané s odľahčovacími hrebeňmi
  • Predná montáž možná

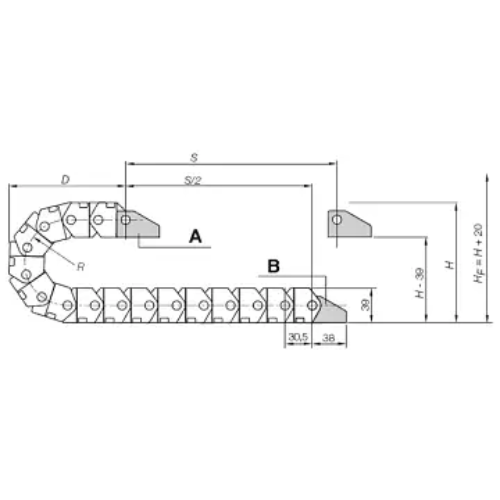

séria B17i,B17 výkres koncovky
🔑 Objednávací kľúč
B17I.2.048.0
B17I.2.063.0
B17I.2.075.0
B17I.2.100.0
B17I.3.048.0
B17I.3.063.0
B17I.3.075.0
B17I.3.100.0
B17I.3.125.0
B17I.4.048.0
B17I.4.063.0
B17I.4.075.0
B17I.4.100.0
B17I.4.125.0
B17I.5.048.0
B17I.5.063.0
B17I.5.075.0
B17I.5.100.0
B17I.5.125.0
🔑 Objednávací kľúč
B17.1.048.0
B17.1.063.0
B17.1.075.0
B17.1.100.0
B17.1.125.0
B17.2.048.0
B17.2.063.0
B17.2.075.0
B17.2.100.0
B17.2.125.0
B17.3.048.0
B17.3.063.0
B17.3.075.0
B17.3.100.0
B17.3.125.0
B17.4.048.0
B17.4.063.0
B17.4.075.0
B17.4.100.0
B17.4.100/100.0
B17.4.100/80.0
B17.4.125.0
B17.5.000.0
B17.5.048.0
B17.5.063.0
B17.5.075.0
B17.5.100.0
B17.5.125.0
B17.6.048.0
B17.6.063.0
B17.6.075.0
B17.6.100.0
B17.6.125.0
B17.7.048.0
B17.7.063.0
B17.7.075.0
B17.7.100.0
B17.7.125.0
