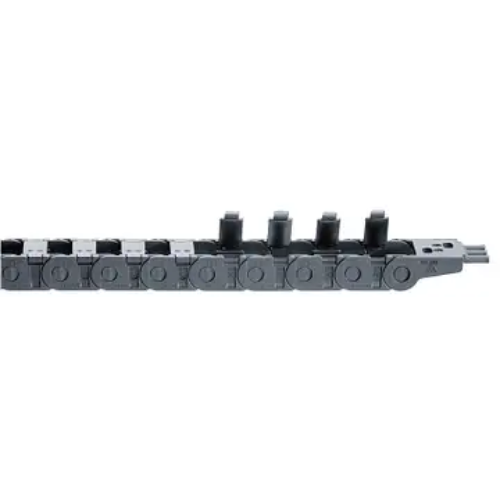

Energetická reťaz e-chain® B15i/B15

  • Úspora miesta: malé vnútorné výšky a polomer ohybu
  • Hladký design: vonkajší povrch odpudzujúci nečistoty
  • Hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

B15i - otváranie pozdĺž vnútorného polomeru, z jednej strany.

B15 - otváranie pozdĺž vonkajšieho polomeru, z jednej strany.

Vnútorná výška hi: 17 mm
Polomer ohybu R: 38 až 180 mm
Rozstup článkov: 30,5 mm na článkov = 33 článkov / m
Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze séria B15i/B15

Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
B15i.015.R.0 15 26 038 048 075 100 110 125 145 180
B15i.025.R.0
 25 36 038
 048
 075
 100
 110
 125
 145
 180
B15i.038.R.0
 38 49 038
 048
 075
 100
 110
 125
 145
 180
B15i.050.R.0
 50 61 038
 048
 075
 100
 110
 125
 145
 180
B15i.5.R.0
 63 76 038 048
 075
 100
 110
 125
 145
 180
B15i.6.R.0
 80 94 038
 048
 075
 100 110 125 145
 180
B15i.7.R.0
 100 113 038
 048
 075
 100
 110
 125
 145
 180
R 038
 048
 075
 100
 110
 125
 145
 180

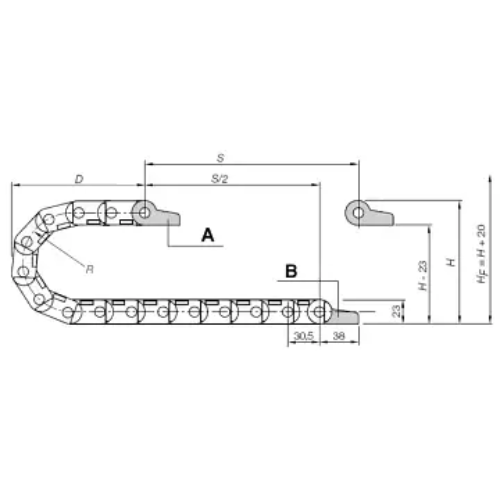

H 99 119 173 223 243 273 313 383
D 95 105 132 157 167 182 202 237
K 185 215 300 380 410 455 520 630
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • Ak je potrebná energetická reťaz s vnútornou výškou 17 mm a s malými polomermi ohybu
  • Pre vnútorné šírky do 100 mm
  • Pre samonosné dĺžky do 1,2 m a plniace hmotnosti do 1,5 kg/m
  • Ak je potrebný malý ale extrémne silný variant
  • Ak je potrebná energetická reťaz, ktorá sa otvára na dve časti
  • Pri požiadavke na vnútorné delenie
🔑 Objednávací kľúč
B15i.5.038.0
B15i.5.048.0
B15i.5.075.0
B15i.5.100.0
B15i.5.110.0
B15i.5.125.0
B15i.5.145.0
B15i.5.180.0
B15i.6.038.0
B15i.6.075.0
B15i.6.100.0
B15i.6.110.0
B15i.6.125.0
B15i.6.145.0
B15i.6.180.0
B15i.7.038.0
B15i.7.048.0
B15i.7.075.0
B15i.7.100.0
B15i.7.125.0
B15i.7.145.0
B15i.7.180.0
B15i.015.038.0
B15i.015.048.0
B15i.015.075.0
B15i.015.100.0
B15i.015.125.0
B15i.015.145.0
B15i.015.180.0
B15i.025.038.0
B15i.025.048.0
B15i.025.075.0
B15i.025.100.0
B15i.025.125.0
B15i.025.145.0
B15i.025.180.0
B15i.038.038.0
B15i.038.048.0
B15i.038.075.0
B15i.038.100.0
B15i.038.125.0
B15i.038.145.0
B15i.038.180.0
B15i.050.038.0
B15i.050.048.0
B15i.050.075.0
B15i.050.100.0
B15i.050.125.0
B15i.050.145.0
B15i.050.180.0
