Séria B07

Energetická reťaz e-chain® séria B07

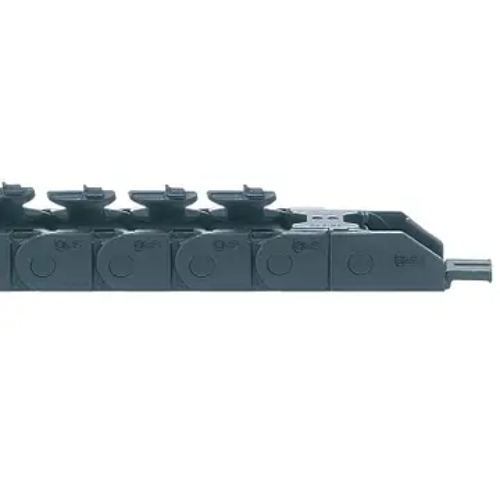

Energetická reťaz e-chain séria B07 E2 micro je veľmi malá, jednodielna reťaz s nízkou hmotnosťou, vďaka čomu je ideálna pre vysoko dynamické aplikácie. Reťaze E2 micro e-chain® sú optimalizované pre najmenšie inštalačné priestory.

• Pre najmenšie aplikácie
• Nízka hmotnosť a cenová výhodnosť
• Tichý chod vďaka malému rozstupu článkov
• Ideálna pre aplikácie s nízkou zotrvačnosťou

Certifikáty a normy:

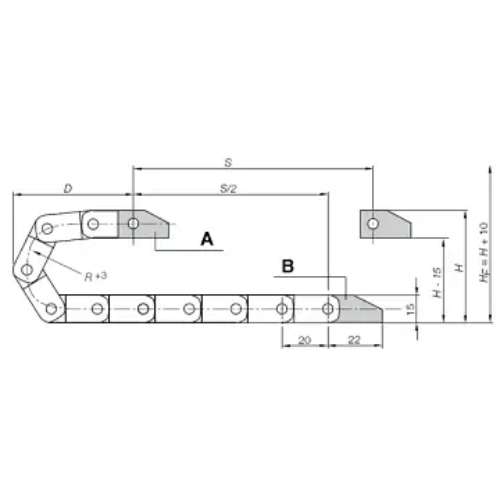

	A1 = Pohyblivý koniec A2 = Pevný koniec Rozstup článkov: 20 mm Články na m: 50 Pojazd: S Dĺžka reťaze = S/2 + K
	Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze série B07
Obj. číslo	Bi [mm]	Ba [mm]	R [mm] polomer ohybu
B07.16.R.0	16	22,5	018	028	038
B07.20.R.0	20	27	018	028	038
B07.30.R.0	37	37	018	028	038
B07.40.R.0	47	47	018	028	038

R	018	028	038
H	51	71	91
D	56	66	76
K	100	130	160

Koncovky
	Jednodielna koncovka - pevná montáž Odolná voči korózii Predmontovaná Odpovedajúce pripájacie plochy: vnútorné / vonkajšie
