Séria 332.32 (Systém Triflex®)

1pixel_r_fba92d
OPÝTAŤ SA / ODOSLAŤ DOPYT

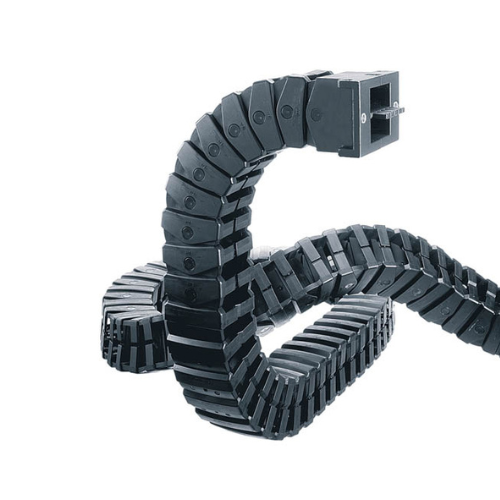

Energetická trubka triflex® série 332.32

  1. K dispozici jsou přírubové nebo úhlové koncovky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Úplné uzavření
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Cenově výhodné provedení pro komplexní pohyby
  6. Oddělení a připojení je možné v každé poloze
  7. Vysoká tažná síla
332.32 Vnitřní šířky Bi: 32 mm
Poloměry ohybu R: 75 až 250 mm
Opačný poloměr ohybu RBR: 0 až 250 mm
332.32 řetěz
 Pojezd: S
Rozteč: 25 mm
Články na m: 40 (1000 mm)
Míra E: 20 mm
Ba: 50 mm
Délka řetězu: S/2 + K
R 075 100 125 150 200 250
H 200 250 300 350 450 550
D 130 155 180 205 255 305
K 305 385 465 545 700 865
Kdy použít: Kdy zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro kluzné aplikace v jiných energetických řetězech / trubicích podobných rozměrů
    » řada E4.1
  • Pro rotační pohyby
    » twisterchain®
Koncovky

Varianta 1: přírubová koncovka


Varianta 2: úhlová koncovka


Varianta 3: koncovka KMA
Varianta 1 přírubová koncovka

Varianta 2 úhlová koncovka

Varianta 3 koncovka KMA
🔑 Objednací klíč
332.32.075.0
332.32.075/075.0
332.32.100.0
332.32.100/100.0
332.32.100/250.0
332.32.100/300.0
332.32.125.0
332.32.125/125.0
332.32.150.0
332.32.150/150.0
332.32.200.0
332.32.200/200.0
332.32.250.0
332.32.250/250.0
