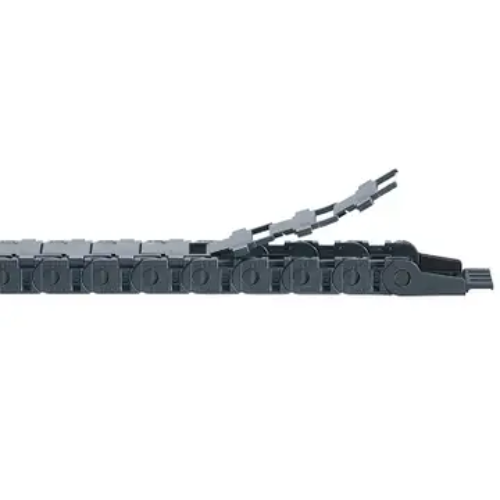

Energetická reťaz e-chain® zipper séria 15

Energetická reťaz zipper e-chain® séria 15 poskytuje praktickosť a výkon. Funkcia „zip“ z nej robí veľmi užitočný produkt na skrátenie času montáže. Malý rozstup, pevný elastický pásik na zips a robustný článok fungujú dobre pre aplikácie s vysokou akceleráciou.

  • Vyhotovenie podobné "zipsu" pre rýchle otváranie a uzatváranie
  • Veľmi rýchle plnenie
  • Malý rozstup článkov pre hladkú prevádzku
  • Vysoké zrýchlenie: 100 m/s2 a viac

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnútorná šírka Bi: 15 až 100 mm
Polomery ohybu R: 38 až 180 mm
Rozstup článkov: 30,5 mm na článok = 33 článkov / m

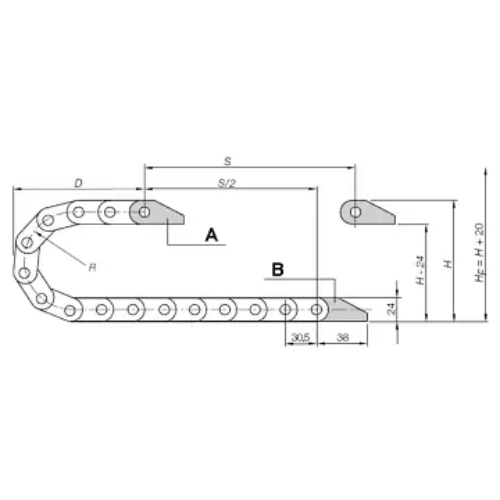

A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozstup článkov: 30,5 mm
Články na m: 33
Pojazd: S
Dĺžka reťaze = S/2 + K


Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze séria 15

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] polomer ohybu
15.015.R.0
 15
 26
 038
 048
 075
 100
 110
 125
 145
 180
15.025.R.0
 25
 36
 038
 048
 075
 100
 110
 125
 145
 180
15.038.R.0
 38
 49
 038
 048
 075
 100
 110
 125
 145
 180
15.050.R.0
 50
 61
 038
 048
 075
 100
 110
 125
 145
 180
15.5.R.0
 63
 76
 038
 048
 075
 100
 110
 125
 145
 180
15.6.R.0
 80
 94
 038
 048
 075
 100
 110
 125
 145
 180
15.7.R.0
 100
 113
 038 048
 075
 100
 110
 125
 145
 180
R
 038
 048
 075
 100
 110
 125
 145
 180
H
 99 119 173 223 243 273 313 383
D
 95 105 132 157 167 182 202 237
K
 185 215 300 380 410 455 520 630
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • keď je požadované okamžité otvorenie a jednoduché zatváranie,
  • Keď je požadované jednoduché plnenie káblami s konektormi,
  • keď je požadovaný hladký chod,
  • keď je požadované atraktívne vyhotovenie,
  • v prípade vysokého zrýchlenia a rýchlosti pojazdu.
Koncovky

Koncovka "otočná"
Koncovka "poistná"

  • Otočná
  • Pre krátke a dlhé pojazdy
  • Pre obmedzené montážne priestory
  • Odolná voči korózii
  • Pre poistné spojenia
  • Pre závesné / stojaté pojazdy
  • Pre extrémne zrýchlenia
  • Odolná voči korózii
🔑 Objednávací kľúč
15.015.038.0
15.015.048.0
15.015.075.0
15.015.100.0
15.015.110.0
15.015.125.0
15.015.145.0
15.015.180.0
15.025.038.0
15.025.048.0
15.025.075.0
15.025.100.0
15.025.110.0
15.025.125.0
15.025.145.0
15.025.180.0
15.038.038.0
15.038.048.0
15.038.075.0
15.038.100.0
15.038.110.0
15.038.125.0
15.038.145.0
15.038.180.0
15.050.038.0
15.050.048.0
15.050.075.0
15.050.100.0
15.050.110.0
15.050.125.0
15.050.145.0
15.050.180.0
15.1.038.0
15.1.048.0
15.1.075.0
15.1.110.0
15.1.125.0
15.1.145.0
15.1.180.0
15.2.038.0
15.2.048.0
15.2.075.0
15.2.110.0
15.2.145.0
15.2.180.0
15.3.038.0
15.3.048.0
15.3.075.0
15.3.110.0
15.3.125.0
15.3.145.0
15.3.180.0
15.4.038.0
15.4.048.0
15.4.075.0
15.4.110.0
15.4.125.0
15.4.145.0
15.4.180.0
15.5.038.0
15.5.048.0
15.5.075.0
15.5.100.0
15.5.110.0
15.5.125.0
15.5.145.0
15.5.180.0
15.6.038.0
15.6.048.0
15.6.075.0
15.6.100.0
15.6.110.0
15.6.125.0
15.6.145.0
15.6.180.0
15.7.038.0
15.7.048.0
15.7.075.0
15.7.100.0
15.7.110.0
15.7.125.0
15.7.145.0
15.7.180.0
