energetická reťaz e-chain séria 14
OPÝTAŤ SA / ODOSLAŤ DOPYT

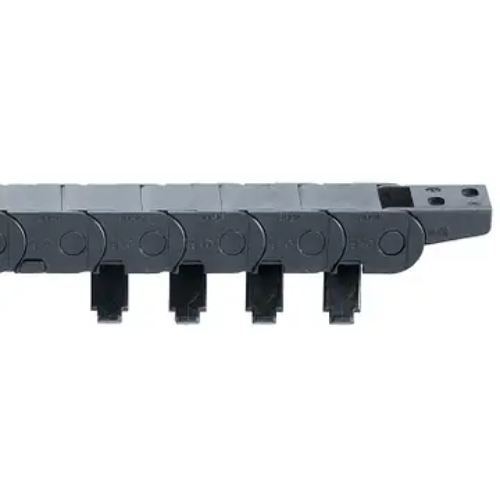

Energetická reťaz e-chain® séria 14 - Otvárateľné články na vnútornom rádiuse.

Energetická reťaz E2 mini séria 14 je otvárateľná na vnútornom rádiuse, je nákladovo efektívna, stabilná a vhodná pre vysoko dynamické aplikácie.

  • Úspora miesta: malé vnútorné výšky a polomer ohybu
  • Tichý chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH


 Vnútorná šírka Bi: 15 až 50 mm
Polomer ohybu R: 28 až 125 mm
Rozstup článkov: 30,5 mm na článok = 33 článkov / m
Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

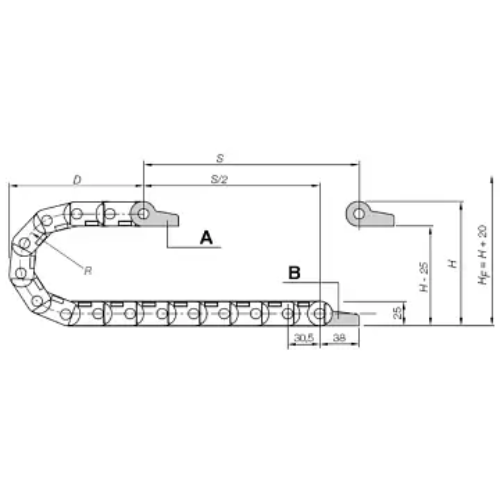

Rozmerová rada reťaze séria 14

Obj. číslo Bi [mm] Ba [mm] R [mm] polomer ohybu
14.1.R.0 15 26 028 038 048 075 100 125
14.2.R.0 25 36 028
 038
 048
 075
 100
 125
14.3.R.0 38 49 028
 038
 048
 075
 100
 125
14.4.R.0 50 61 028
 038
 048
 075
 100
 125
R 028
 038
 048
 075
 100
 125
H 81 101 121 175 225 275
D 86 96 106 133 158 183
K 150 185 215 300 380 455
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • Ak je potrebná energetická reťaz s vnútornou výškou 20 mm a s malými polomermi ohybu
  • Pre vnútorné šírky do 50 mm
  • Pre samonosné dĺžky do 0,65 m a plniace hmotnosti do 0,5 kg/m
  • Ak je potrebná energetická reťaz s integrovaným závesom
Koncovky


  • Upevňovacia plocha - z hornej alebo spodnej strany
  • Predná montáž možná
  • Odolná voči korózii
  • Dodáva sa s odľahčením alebo bez odľahčenia ťahu

Koncovka, štandard
🔑 Objednávací kľúč
14.1.028.0
14.1.038.0
14.1.048.0
14.1.075.0
14.1.100.0
14.1.125.0
14.2.028.0
14.2.038.0
14.2.048.0
14.2.075.0
14.2.100.0
14.2.125.0
14.3.028.0
14.3.038.0
14.3.048.0
14.3.075.0
14.3.100.0
14.3.125.0
14.4.028.0
14.4.038.0
14.4.048.0
14.4.075.0
14.4.100.0
14.4.125.0
14.4.180.0
