Séria 11.080

energetická reťaz e-chain séria 11.080
OPÝTAŤ SA / ODOSLAŤ DOPYT

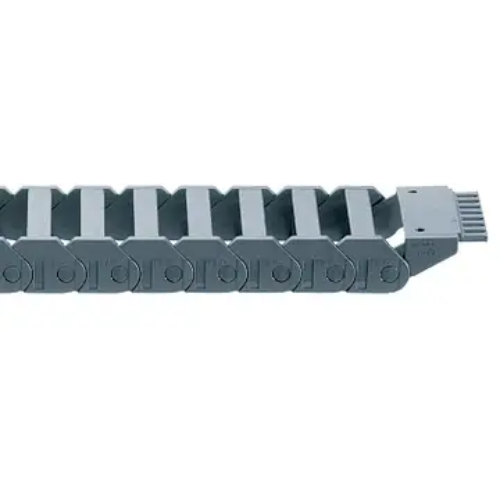

Energetická reťaz e-chain® séria 11.080 - Nová verzia so silnejšími kolíkmi a dvojitým dorazom pre predĺženie životnosti a zvýšenie samonosných dĺžok.

Energetická reťaz e-chain® séria 11.080 je jednodielny nosič, ktorý je nákladovo efektívny a stabilný.
  • Koncovka s integrovaným odľahčením ťahu.
  • Vonkajší povrch odpudzujúci nečistoty.
  • Jednoduché vyhotovenie dielov, stabilná verzia.
  • Úspora miesta: malé vnútorné výšky a polomer ohybu.
  • Tichý chod.

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnútorná šírka Bi: 80 mm
Polomer ohybu R: 38 mm
Rozstup článkov: 30,5 mm na článok = 33 článkov / m
Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

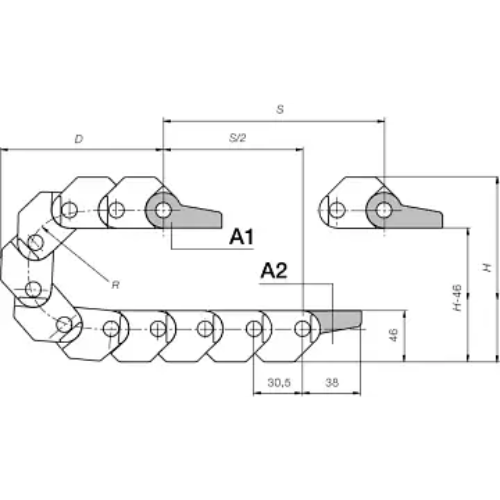

Rozmerová rada reťaze séria 11.080
Obj. číslo Bi [mm] Ba [mm] R [mm] polomer ohybu
11.080.R.0 80 93 038 065
R 038 065
H 119 173
D 105 132
K 185 270
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • Ak je potrebná energetická reťaz s vnútornou výškou 28 mm a s malými polomermi ohybu
  • Pre samonosné dĺžky do 1,5 m a plniace hmotnosti do 1,5 kg/m
  • Ak je potrebný jednostranný, neotvárateľný variant
Koncovky


  • Jednoduchá koncovka - pevná montáž
  • Odolná voči korózii
  • Predmontovaná
  • Odpovedajúce pripájacie plochy: vnútorné / vonkajšie
  • Predná montáž možná

Koncovka, kompletná sada
🔑 Objednávací kľúč
11.080.038.0
11.080.045.0
11.080.065.A1
11.080.075.A1
