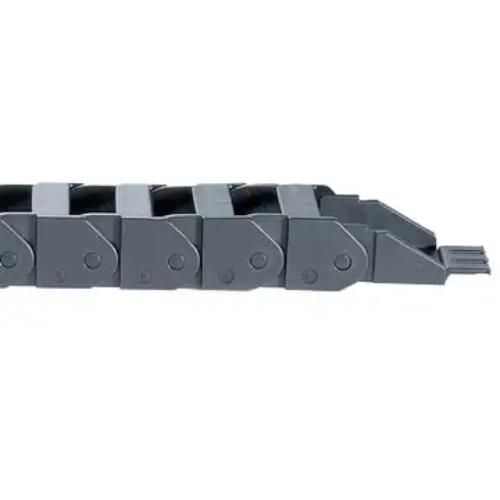

Energetická reťaz e-chain® séria 11.031

Energetická reťaz e-chain® série 11.031 je jednodielny nosič, ktorý je nákladovo efektívny a stabilný.

  • Torzná stabilita.
  • Koncovka s integrovaným odľahčením pnutia.
  • Vonkajší povrch odpudzujúci nečistoty.
  • Jednoduché vyhotovenie dielu.

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnútorná šírka Bi: 31 mm
Polomery ohybu R: 45 až 70 mm
Rozstup článkov: 30,5 mm na článok = 33 článkov / m
Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

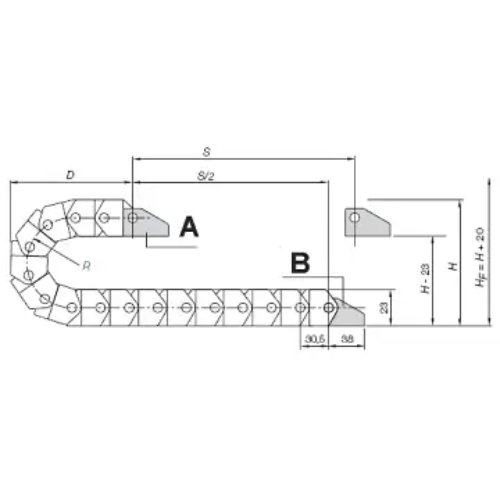

Rozmerová rada reťaze séria 11.031
Obj. číslo Bi [mm] Ba [mm] R [mm] polomer ohybu
11.031.R.0 31 41.2 045 070
R 045 070
H 123 173
D 107 132
K 205 285
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • Ak je potrebná energetická reťaz s vnútornou výškou 23 mm a s malými polomermi ohybu
  • Pre vnútorné šírky do 31 mm
  • Pre samonosné dĺžky do 1,3 m a plniace hmotnosti do 1,5 kg/m
  • Ak je potrebný malý ale extrémne silný variant
  • Ak je potrebný jednostranný, neotvárateľný variant
Koncovky


  • Jednoduchá koncovka - pevná montáž
  • Odolná voči korózii
  • Predmontovaná
  • Odpovedajúce pripájacie plochy: vnútorné / vonkajšie
  • Predná montáž možná

Koncovka, kompletná sada
🔑 Objednávací kľúč
11.031.045.A
11.031.070.0
