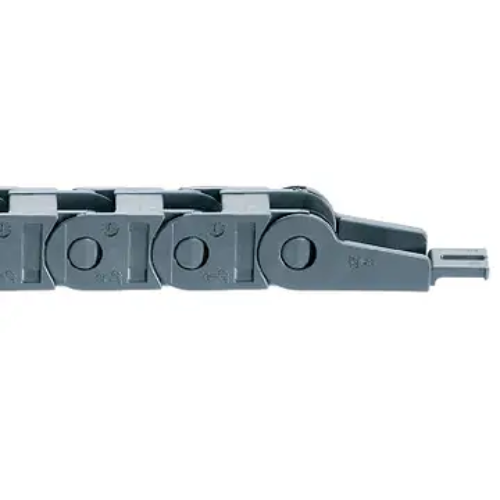

Energetická reťaz e-chain® séria 10

Nové vyhotovenie so silnejšími kolíkmi a dvojitým dorazovým systémom pre dlhú životnosť a veľké samonosné dĺžky.

Energetická reťaz e-chain® série 10 je jednodielny nosič, ktorý je nákladovo efektívny a stabilný.

  • Úspora miesta: malé vnútorné výšky a polomer ohybu.
  • Tichý chod.

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_10
 Vnútorná šírka Bi: 15 až 100 mm
Polomery ohybu R: 28 až 100 mm
Rozstup článkov: 30,5 mm na článok = 33 článkov / m
Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze séria 10

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] polomer ohybu
10.015.R.0
 15 26 028 038 048 075 100 110 125 145 180
10.025.R.0
 25 36 028
 038
 048
 075
 100
 110
 125
 145
 180
10.038.R.0
 38 49 028
 038
 048
 075
 100
 110
 125
 145
 180
10.050.R.0
 50 61 028
 038
 048
 075
 100
 110
 125
 145
 180
10.5.R.0
 63 76 028
 038
 048
 075
 100
 110
 125
 145
 180
10.6.R.0
 80 94 028 038
 048
 075
 100
 110
 125
 145
 180
10.7.R.0
 100 113 028
 038
 048
 075
 100
 110
 125
 145
 180

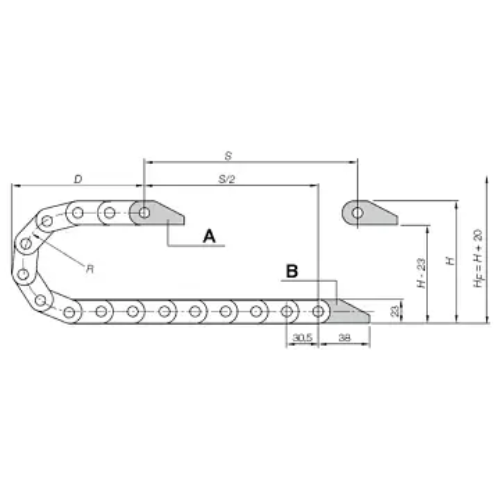

R 028
 038
 048
 075
 100
 110
 125
 145
 180
H 79 99 119 173 223 243 273 313 383
D 85 95 105 132 157 167 182 202 237
K 150 185 215 215 380 410 455 520 630
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • Ak je potrebná energetická reťaz s vnútornou výškou 18 mm a s malými polomermi ohybu
  • Pre vnútorné šírky do 100 mm
  • Pre samonosné dĺžky do 1,2 m a plniace hmotnosti do 1,5 kg/m
  • Ak je potrebný malý ale extrémne silný variant
  • Ak je potrebný jednostranný, neotvárateľný variant
  • Pri požiadavke na vnútorné delenie
Koncovky


Variant 1 "otočná"
Variant 2 "pojistná"

Koncovka "otočná", kompletná sada


Koncovka "pojistná", kompletná sada
  • Otočná koncovká
  • Pre krátke a dlhé pojazdy
  • Pre obmedzené montážne priestory
  • Odolná voči korózii
  • Pre pojistné spojenia
  • Pre závesné / samonosné aplikácie
  • Pre pojistné spojenia
  • Pre závesné / stojaté aplikácie
  • Pre extrémne zrychlenia
  • Odolná voči korózii
  • Nevýkyvné voči prvému článku
🔑 Objednávací kľúč
10.015.028.0
10.015.028/028.0
10.015.038.0
10.015.038/038.0
10.015.048.0
10.015.048/048.0
10.015.075.0
10.015.100.0
10.015.110.0
10.015.125.0
10.015.145.0
10.015.180.0
10.025.028.0
10.025.028/028.0
10.025.038.0
10.025.038/038.0
10.025.048.0
10.025.048/048.0
10.025.075.0
10.025.100.0
10.025.110.0
10.025.125.0
10.025.145.0
10.025.180.0
10.038.028.0
10.038.028/028.0
10.038.038.0
10.038.048.0
10.038.048/048.0
10.038.075.0
10.038.100.0
10.038.110.0
10.038.125.0
10.038.145.0
10.038.180.0
10.050.028.0
10.050.028/028.0
10.050.038.0
10.050.038/038.0
10.050.048.0
10.050.048/048.0
10.050.075.0
10.050.100.0
10.050.110.0
10.050.125.0
10.050.145.0
10.050.180.0
10.1.028.0
10.1.038.0
10.1.048.0
10.1.075.0
10.2.028.0
10.2.038.0
10.2.038/600.0
10.2.048.0
10.2.075.0
10.3.028.0
10.3.038.0
10.3.048.0
10.3.065.0
10.3.075.0
10.3.100.0
10.4.028.0
10.4.038.0
10.4.048.0
10.4.048/400.0
10.4.065.0
10.4.075.0
10.5.028.0
10.5.038.0
10.5.048.0
10.5.075.0
10.5.100.0
10.5.110.0
10.5.125.0
10.5.145.0
10.5.180.0
10.6.028.0
10.6.038.0
10.6.048.0
10.6.075.0
10.6.100.0
10.6.110.0
10.6.125.0
10.6.145.0
10.6.180.0
10.7.028.0
10.7.038.0
10.7.048.0
10.7.075.0
10.7.100.0
10.7.110.0
10.7.125.0
10.7.145.0
10.7.180.0
