Séria 09

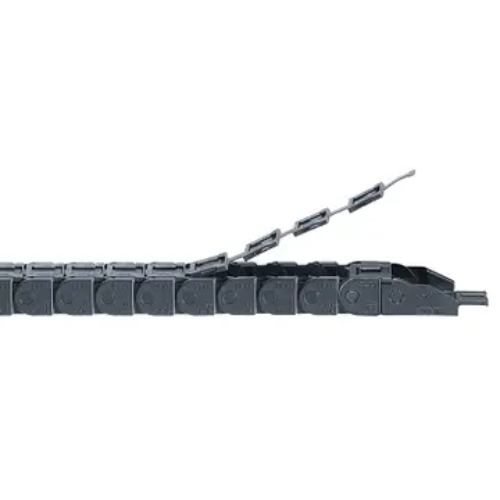

Energetická reťaz e-chain® zipper séria 09

Energetická reťaz zipper e-chain® série 09 poskytuje praktickosť a výkon. Funkcia „zip“ z nej robí veľmi užitočný produkt na skrátenie času montáže. Malý rozstup, pevný elastický pásik na zips a robustný článok fungujú dobre pre aplikácie s vysokou akceleráciou.

  • Vyhotovenie podobné "zipsu" pre rýchle otváranie a uzatváranie.
  • Veľmi rýchle plnenie.
  • Malý rozstup článkov pre hladkú prevádzku.
  • Vysoké zrýchlenie: 100 m/s2 a viac.

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnútorná šírka Bi: 10 až 50 mm
Polomery ohybu R: 28, 38 a 48 mm
Rozstup článkov: 20 mm na článok = 50 článkov / m

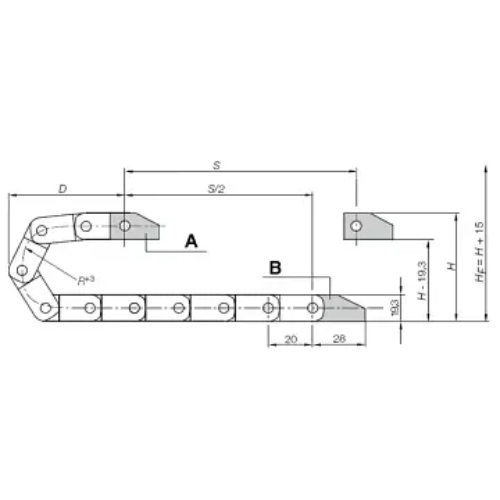

Séria_09 výkres

A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozstup článkov: 20 mm
Články na m: 50
Pojazd: S
Dĺžka reťaze = S/2 + K


Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy
Rozmerová rada reťaze séria 09
Obj. číslo
Bi [mm]
Ba [mm]
R [mm] polomer ohybu
09.10.R.0
10
18,2
028
038
048
09.16.R.0
16
24,2
028
038
048
09.20.R.0
20
28,2
028
038
048
09.30.R.0
30
38,2
028
038
048
09.40.R.0
40
48,2
028 038
048
09.50.R.0
50
58,2
028
038
048
R
028
038
048
H 75 95 115
D 68 78 88
K 130 160 195
 Kedy použiť túto reťaz:  Kedy zvoliť iný variant:
  • keď je požadované okamžité otvorenie a jednoduché zatváranie,
  • keď je požadované jednoduché spájanie s konektormi,
  • keď je požadovaný hladký chod,
  • keď je požadované atraktívne vyhotovenie,
  • v prípade vysokého zrýchlenia a rýchlosti pojazdu.
  • keď je požadované cenovo dostupnejšie, otvárateľné riešenie
    » séria B09, E2 micro,
  • keď by malo byť možné plnenie bez otvárania reťaze
    » séria E08, easy chain,
  • keď je požadovaný uzatvorený systém rúrok
    » série R09, zipper.
Koncovky

Koncovka
  • Jednodielna koncovka – pevná montáž
  • Odolné voči korózii
  • Možnosť prispôsobiť zákazníkovi
  • Zodpovedajúce pripájacie plochy: vnútorné / vonkajšie
  • Dodávané s odľahčovacími strmeňmi

🔑 Objednávací kľúč
09.10.028.0
09.10.038.0
09.10.048.0
09.16.028.0
09.16.038.0
09.16.038.0.ESD
09.16.048.0
09.20.028.0
09.20.038.0
09.20.048.0
09.20.048.0.ESD
09.30.028.0
09.30.028.0.ESD
09.30.038.0
09.30.038.0.ESD
09.30.048.0
09.30.048.0.ESD
09.40.028.0
09.40.028.0.ESD
09.40.038.0
09.40.038.0.ESD
09.40.048.0
09.40.048.0.ESD
09.50.028.0
09.50.028.0.ESD
09.50.038.0
09.50.038.0.ESD
09.50.048.0
09.50.048.0.ESD
09.64.028.0
09.64.038.0
09.64.048.0
