Séria 08
Energetická reťaz e-chain® séria 08

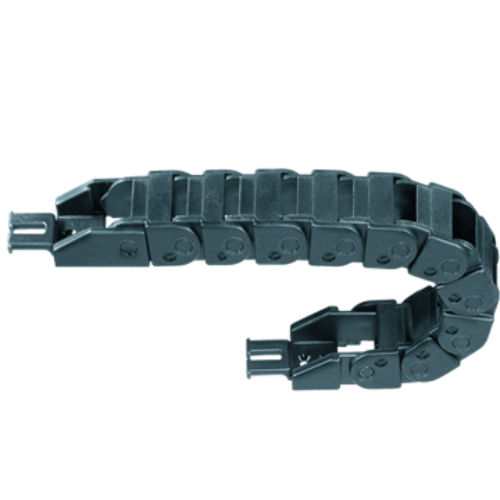

Energetická reťaz e-chain séria 08 E2 micro je veľmi malá, jednodielna reťaz s nízkou hmotnosťou, vďaka čomu je ideálna pre vysoko dynamické aplikácie. Reťaze E2 micro e-chain® sú optimalizované pre najmenšie inštalačné priestory.
- Pre najmenšie aplikácie
- Nízka hmotnosť a cenová výhodnosť
- Tichý chod vďaka malému rozstupu článkov
- Ideálna pre aplikácie s nízkou zotrvačnosťou
Certifikáty a normy:
 |
Vnútorná šírka Bi: 6 až 50 mm Polomer ohybu R: 28, 38 a 48 mm Rozstup článkov: 20 mm na článok = 50 článkov / m |
 |
Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy |
Rozmerová rada reťaze série 08
| Obj. číslo |
Bi [mm] |
Ba [mm] |
R [mm] polomer ohybu |
|||
| 08.13.R.0 |
10 |
18,2 |
025 |
028 |
038 |
048 |
| 08.16.R.0 |
13 | 21,2 |
028 |
038 |
||
| 08.20.R.0 |
16 | 24,2 |
028 |
038 |
048 |
|
| 08.30.R.0 |
20 | 28,2 |
025 |
028 |
038 |
048 |
| 08.40.R.0 |
30 | 38,2 |
028 | 038 |
048 |
|
| 08.50.R.0 |
40 | 48,2 |
028 |
038 |
048 |
|

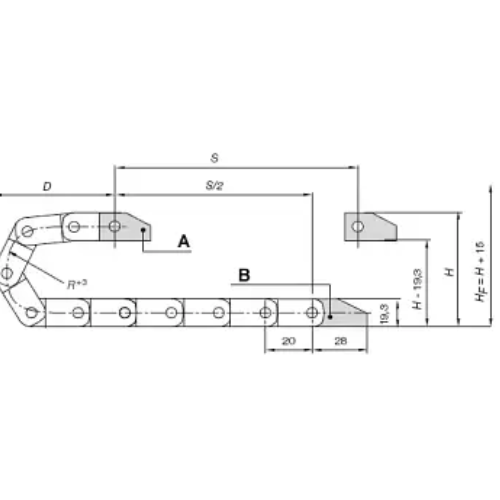

| R | 025 |
028 |
038 |
048 |
| H | 69 | 75 | 95 | 115 |
| D | 65 | 68 | 78 | 88 |
| K | 120 | 130 | 160 | 195 |
| Kedy použiť: | Kedy zvoliť iný variant: |
|---|---|
|
|
| Koncovky |
|
|---|---|
 |
|
|
|
|
| 🔑Objednávací kľúč |
| 08.10.025.0 |
| 08.10.028.0 |
| 08.10.038.0 |
| 08.10.048.0 |
| 08.13.028.0 |
| 08.13.038.0 |
| 08.16.028.0 |
| 08.16.038.0 |
| 08.16.048.0 |
| 08.20.025.0 |
| 08.20.028.0 |
| 08.20.038.0 |
| 08.20.048.0 |
| 08.30.025.0 |
| 08.30.028.0 |
| 08.30.038.0 |
| 08.30.048.0 |
| 08.40.028.0 |
| 08.40.038.0 |
| 08.40.048.0 |
| 08.50.025.0 |
| 08.50.028.0 |
| 08.50.038.0 |
| 08.50.048.0 |
