Séria 05
Energetická reťaz e-chain® séria 05 - Veľmi ľahká - ideálna pre aplikácie s malým zaťažením.

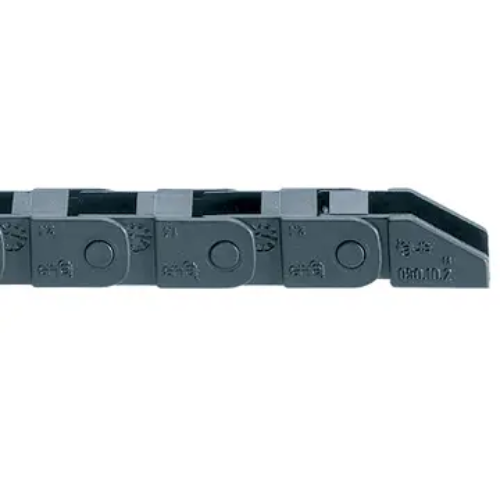

Energetická reťaz e-chain 05, E2 micro je veľmi malá, jednodielna reťaz s nízkou hmotnosťou, vďaka čomu je ideálna pre vysoko dynamické aplikácie. Reťaze E2 micro e-chain® sú optimalizované pre najmenšie inštalačné priestory.
- Pre najmenšie aplikácie
- Nízka hmotnosť a cenová výhodnosť
- Tichý chod vďaka malému rozstupu článkov
- Ideálna pre aplikácie s nízkou zotrvačnosťou
Certifikáty a normy:
 |
Vnútorná šírka Bi: 6 až 64 mm Polomery ohybu R: 18, 28, 38 mm Rozstup článkov: 20 mm na článok = 50 článkov / m |
 |
Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy |
| Rozmerová rada reťaze série 05 |
|||||
| Obj. číslo | Bi [mm] | Ba [mm] | R [mm] polomer ohybu |
||
| 05.06.R.0 | 6 | 10 | 018 | 028 | 038 |
| 05.10.R.0 | 10 | 14 | 018 |
028 |
038 |
| 05.16.R.0 | 16 | 20 | 018 |
028 |
038 |
| 05.20.R.0 | 20 | 24 | 018 | 028 |
038 |
| 05.30.R.0 | 30 | 34 | 018 |
028 |
038 |
| 05.64.R.0 | 64 | 68 | 018 |
028 |
038 |

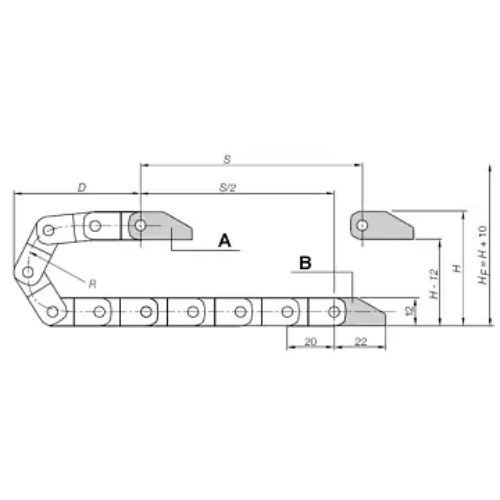

| R | 018 |
028 |
038 |
| H | 48 | 68 | 88 |
| D | 54 | 64 | 74 |
| K | 100 | 130 | 160 |
| Kedy použiť: | Kedy zvoliť iný typ reťaze: |
|---|---|
|
|
| Koncovky |
|
|---|---|
 |
|
 |
|
| 🔑 Objednávací kľúč |
| 05.06.018.0 |
| 05.06.028.0 |
| 05.06.038.0 |
| 05.10.018.0 |
| 05.10.028.0 |
| 05.10.038.0 |
| 05.16.018.0 |
| 05.16.018/018.0 |
| 05.16.028.0 |
| 05.16.038.0 |
| 05.20.018.0 |
| 05.20.028.0 |
| 05.20.038.0 |
| 05.30.018.0 |
| 05.30.028.0 |
| 05.30.038.0 |
| 05.64.018.0 |
| 05.64.028.0 |
| 05.64.038.0 |
