Séria 047

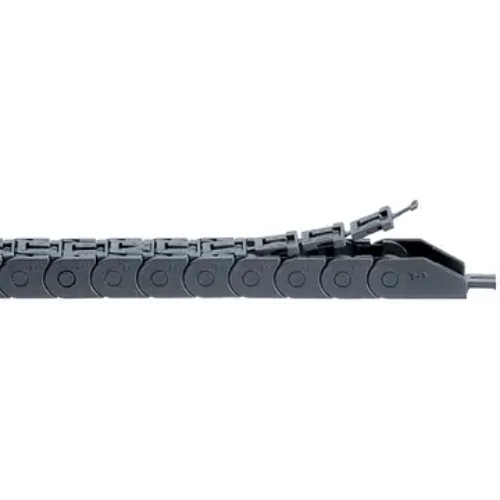

Energetická reťaz e-chain® séria 047

Energetická reťaz zipper e-chain® série 047 poskytuje praktickosť a výkon. Funkcia „zip“ z nej robí veľmi užitočný produkt na skrátenie času montáže. Malý rozstup, pevný elastický pásik na zips a robustný článok fungujú dobre pre aplikácie s vysokou akceleráciou.

Vyhotovenie podobné "zipsu" pre rýchle otváranie a uzatváranie
Veľmi rýchle plnenie
Malý rozstup článkov pre hladkú prevádzku
Vysoké zrýchlenie: 100 m/s2 a viac

Certifikáty a normy:

	Vnútorná šírka Bi: 16, 16 mm Polomery ohybu R: 18, 28, 38 mm Rozstup článkov: 13 mm na článok = 77 článkov / m

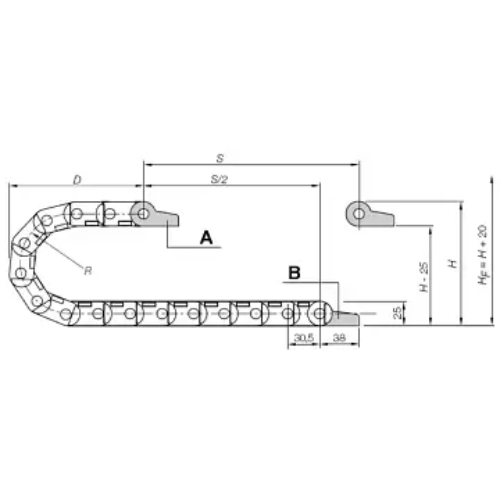

	A1 = Pohyblivý koniec A2 = Pevný koniec Rozstup článkov: 13 mm Články na m: 77 Pojazd: S Dĺžka reťaze = S/2 + K
	Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze séria 047
Obj. číslo	Bi [mm]	Ba [mm]	R [mm] polomer ohybu
047.10.R.0	10	16	018	028	038
047.16.R.0	16	22	018	028	038

R	018	028	038
H	52	72	92
D	45	55	65
K	100	140	160

Kedy použiť túto reťaz:	Kedy zvoliť iný variant:
vynikajúca životnosť, keď je požadovaný veľmi tichý chod, keď je požadované rýchle otváranie a zatváranie, keď je požadovaný perfektný vzhľad, nízka cena.	keď je požadované jednoduché plnenie bez nutnosti otvárania a zatvárania energetickej reťaze. » séria E04, easy chain

Koncovky
Koncovka	Jednodielna koncovka – pevná montáž Odolná voči korózii Možnosť prispôsobiť zákazníkovi

🔑 Objednávací kľúč
047.10.018.0
047.10.028.0
047.10.038.0
047.16.018.0
047.16.028.0
047.16.038.0
