Séria 045

Energetická reťaz e-chain® séria 045

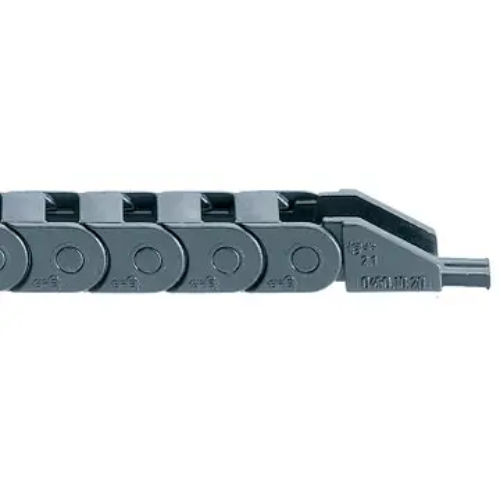

Energetická reťaz e-chain 045 E2 micro je veľmi malá, jednodielna reťaz s nízkou hmotnosťou, vďaka čomu je ideálna pre vysoko dynamické aplikácie. Reťaze E2 micro e-chain® sú optimalizované pre najmenšie inštalačné priestory.

  • Pre najmenšie aplikácie
  • Nízka hmotnosť a cenová výhodnosť
  • Tichý chod vďaka malému rozstupu článkov
  • Ideálna pre aplikácie s nízkou zotrvačnosťou

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_045 Vnútorná šírka Bi: 6 až 64 mm
Polomery ohybu R: 18, 28, 38 mm
Rozstup článkov: 13 mm na článok = 77 článkov / m


Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze série 045

Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
045.06.R.0 6 12 018 028 038
045.10.R.0 10 6 018
028
038

045.16.R.0 16 22 018
028
038

045.20.R.0 20 26 018
028
038
083
045.30.R.0 30 36 018 028
038

045.64.R.0 64 70 018
028
038

R 018
028
038
083

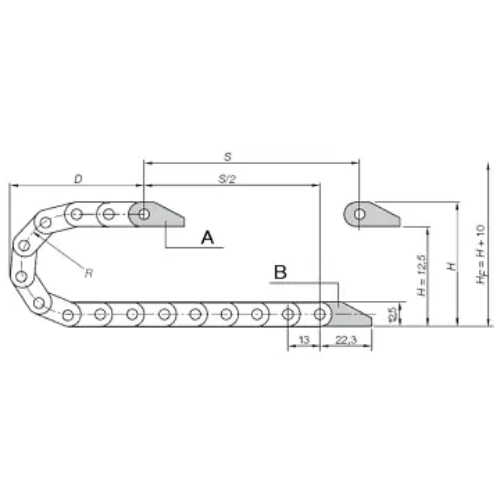

H 48,5 68,5 88,5 178,5
D 44 54 64 109
K 85 115 150 290
Kedy použiť: Kedy zvolit iný typ reťaze:
  • Ak je potrebná veľmi malá energetická reťaz s vnútornou výškou 10,3 mm a najmenšími polomermi ohybu
  • Pre vnútorné šírky do 64 mm
  • Pre samonosné dĺžky do 0,50 m a plniace hmotnosti do 0,25 kg/m
  • Tichý chod vďaka malému rozstupu článkov
  • Ak je potrebný ľahký a nákladovo efektívny variant – ideálne pro aplikácie s nízkou zotrvačnosťou
  • Ak je potrebný jednostranný, neotvárateľný variant
Koncovky

  • Jednodielna koncovka - pevná montáž
  • Odolná voči korózii
  • Možnosť prispôsobenia zákazníkovi

Koncovky, kompletná sada
🔑 Objednávací kľúč
045.06.018.0
045.06.028.0
045.06.038.0
045.10.018.0
045.10.020.0
045.10.028.0
045.10.038.0
045.16.018.0
045.16.028.0
045.16.038.0
045.20.018.0
045.20.028.0
045.20.038.0
045.20.083.0
045.30.018.0
045.30.028.0
045.30.038.0
045.40.018.0
045.40.038.0
045.64.018.0
045.64.028.0
045.64.038.0
