Séria 04

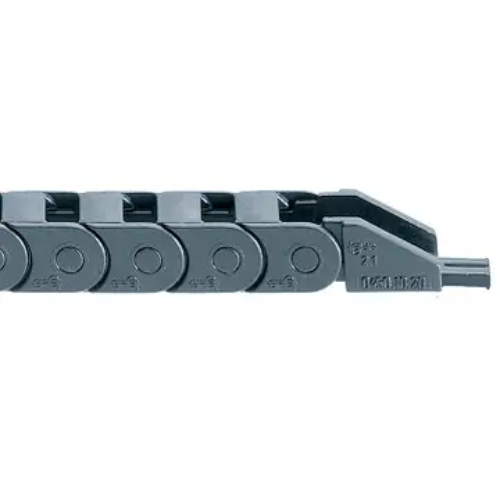

Energetická reťaz e-chain® séria 04

Energetická reťaz série 04 je veľmi malá, jednodielna reťaz s nízkou hmotnosťou, vďaka čomu je ideálna pre vysoko dynamické aplikácie. Reťaze E2 micro e-chain® sú optimalizované pre najmenšie inštalačné priestory.

• Pre najmenšie aplikácie
• Nízka hmotnosť a cenová výhodnosť
• Tichý chod vďaka malému rozstupu
• Ideálna pre aplikácie s nízkou zotrvačnosťou

Certifikáty a normy:

	Vnútorná šírka Bi: 7 až 30 mm Polomery ohybu R: 15 až 48 mm Rozstup článkov: 16,7 mm na článok = 60 článkov / m

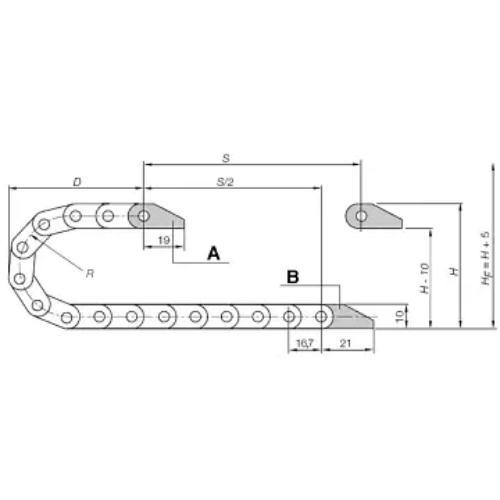

	A1 = Pohyblivý koniec A2 = Pevný koniec Rozstup článkov: 16,7 mm Články na m: 60 Pojazd: S Dĺžka reťaze = S/2 + K
	Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLG = Samonosná dĺžka bez priehybu hornej vetvy FLB = Samonosná dĺžka s max. povoleným priehybom

Rozmerová rada reťaze série 04

Koncovky
	Jednodielna koncovka – pevná montáž Odolné voči korózii Možnosť prispôsobenia zákazníkovi Odpovedajúce pripájacie plochy: vnútorné / vonkajšie
Koncovky, kompletná sada
