Séria 03

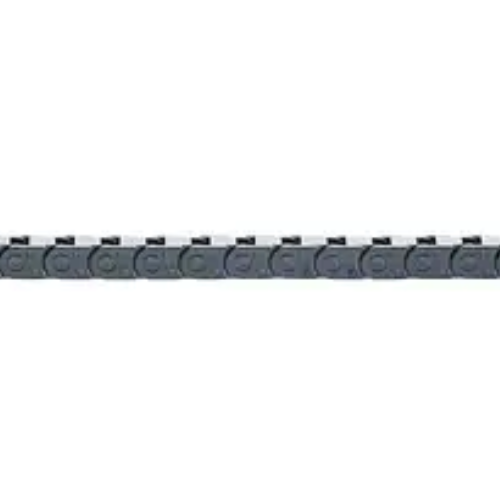

Energetická reťaz e-chain® séria 03
Energetická reťaz e-chain® série 03 je veľmi malá, jednodielna reťaz s nízkou hmotnosťou, vďaka čomu je ideálna pre vysoko dynamické aplikácie. Energoreťaz E2 micro e-chain® je optimalizovana pre najmenšie inštalačné priestory.
- Pre najmenšie aplikácie
- Nízka hmotnosť a cenová výhodnosť
- Tichý chod vďaka malému rozstupu
- Ideálna pre aplikácie s nízkou zotrvačnosťou
Certifikáty a normy:
 |
Vnútorná šírka Bi: 5 až 10 mm Polomery ohybu R: 10 až 28 mm Rozstup článkov=10 mm na článok; 100 článkov / m |
|
|
Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLG = Samonosná dĺžka bez priehybu hornej vetvy FLB = Samonosná dĺžka s max. povoleným priehybom |
Rozmerová rada reťaze série 03
| Obj. číslo | Bi [mm] | Ba [mm] | R [mm] polomer ohybu |
||||
| 03.05.R.0 | 5 | 8,7 | 010 | 012 | 015 | 018 | 028 |
| 03.07.R.0 | 7 | 10,7 | 010 |
012 |
015 |
018 |
028 |
| 03.10.R.0 | 10 | 13,7 | 010 |
012 |
015 |
018 |
028 |
| R | 010 |
012 |
015 |
018 |
028 |

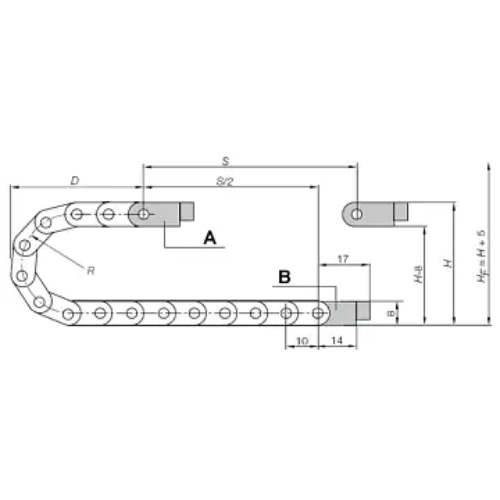

| H | 28 | 32 | 38 | 44 | 64 |
| D | 29 | 31 | 34 | 37 | 47 |
| K | 55 | 60 | 70 | 80 | 110 |
| Kedy použiť: |
Kdy zvoliť jiný typ reťaze: |
|---|---|
|
|
| Koncovky |
|
 |
|
 Koncovka pre prechodovú dosku |
|
| 🔑 Objednávací kľúč |
| 03.05.010.0 |
| 03.05.010/070.0 |
| 03.05.012.0 |
| 03.05.015.0 |
| 03.05.018.0 |
| 03.05.028.0 |
| 03.07.010.0 |
| 03.07.012.0 |
| 03.07.015.0 |
| 03.07.018.0 |
| 03.07.028.0 |
| 03.10.010.0 |
| 03.10.010/070.0 |
| 03.10.012.0 |
| 03.10.015.0 |
| 03.10.018.0 |
| 03.10.028.0 |
