Klzné puzdro "clip" MCM
Klzné puzdro "clip" MCM

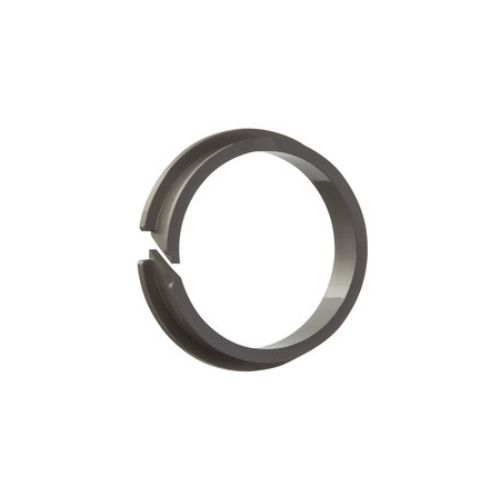

Klzné ložiská "Clips" z materiálu iglidur® M250 sú navrhnuté špeciálne pre priechody hriadeľov cez plechy alebo steny profilov. Z tohto dôvodu majú puzdrá z oboch strán osadenie (prírubu). Puzdrá sú po vložení do kovovej dosky z oboch strán poistené osadením.
- pre nízke zaťaženie
- pre nízke rýchlosti
- slúži ako "priechodka" plechom
- dlhá životnosť
- nízky koeficient trenia
- bezúdržbové a samomazné
- nacvakávacie
Certifikáty a normy:
"Clips" puzdro iglidur® M250, MCM |
||||
|---|---|---|---|---|

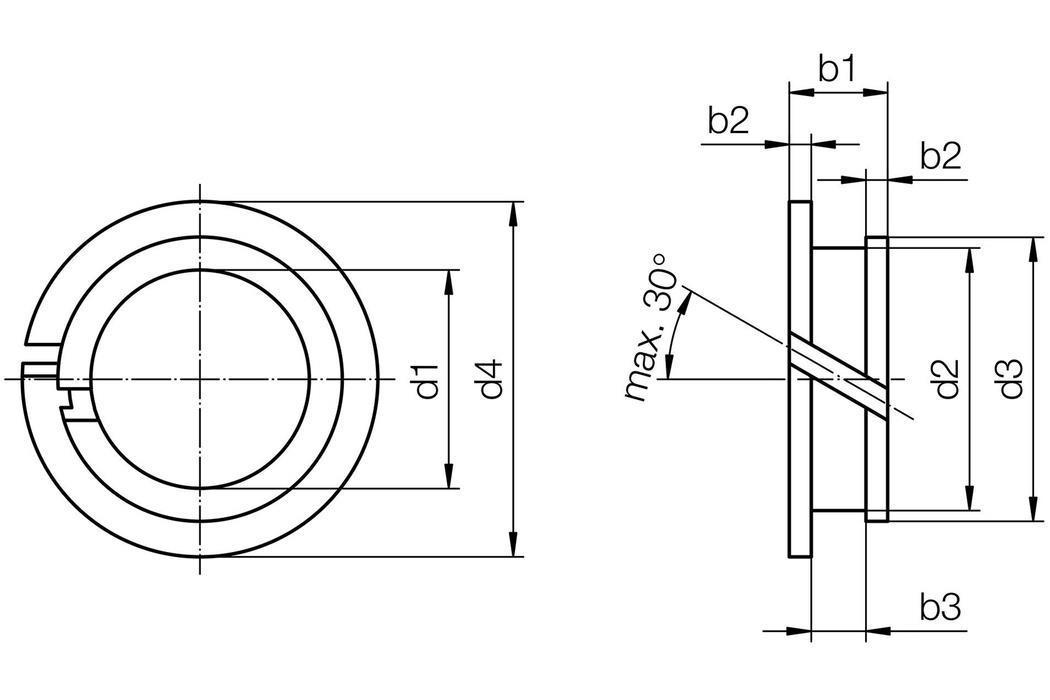

| Objednávacie číslo | Vonkajší priemer d [mm] | Celková dĺžka [mm] | Priemer príruby [mm] | Hrúbka plechu [mm] |
| MCM-03-03 | 3,0 | 4,20 | 4,8 | 2.870 až 3.130 |
| MCM-04-02 | 4,0 | 3,20 | 5,9 | 1.450 až 2.340 |
| MCM-04-03 | 4,0 | 4,20 | 5,9 | 2.870 až 3.130 |
| MCM-05-02 | 5,0 | 3,20 | 6,8 | 1.450 až 2.340 |
| MCM-05-03 | 5,0 | 4,20 | 6,8 | 2.870 až 3.130 |
| MCM-06-02 | 6,0 | 3,20 | 7,8 | 1.450 až 2.340 |
| MCM-06-03 | 6,0 | 4,20 | 7,8 | 2.870 až 3.130 |
| MCM-06-04 | 6,0 | 5,20 | 7,8 | 4.400 až 4.000 |
| MCM-07-03 | 7,0 | 4,60 | 9,8 | 2.870 až 3.130 |
| MCM-08-02 | 8,0 | 3,60 | 10,4 | 1.450 až 2.340 |
| MCM-08-03 | 8,0 | 4,60 | 10,4 | 2.870 až 3.130 |
| MCM-08-04 | 8,0 | 5,60 | 10,4 | 4.400 až 4.000 |
| MCM-09-02 | 9,0 | 3,60 | 11,4 | 1.450 až 2.340 |
| MCM-10-02 | 10,0 | 3,60 | 12,4 | 1.450 to 2.340 |
| MCM-10-03 | 10,0 | 4,60 | 12,4 | 2.870 to 3.130 |
| MCM-12-02 | 12,0 | 3,60 | 14,4 | 1.450 to 2.340 |
| MCM-12-03 | 12,0 | 4,60 | 14,4 | 2.870 to 3.130 |
| MCM-12-04 | 12,0 | 5,60 | 14,4 | 4.400 to 4.000 |
| MCM-14-03 | 14,0 | 4,60 | 16,4 | 2.870 to 3.130 |
| MCM-16-02 | 16,0 | 3,60 | 18,4 | 1.450 to 2.340 |
| MCM-16-03 | 16,0 | 4,60 | 18,4 | 2.870 to 3.130 |
| MCM-18-02 | 18,0 | 4,00 | 21,0 | 2.870 to 3.130 |
| MCM-18-03 | 18,0 | 5,00 | 21,0 | 2.870 to 3.130 |
| MCM-20-03 | 20,0 | 5,00 | 23,0 | 2.870 to 3.130 |
| MCM-25-03 | 25,0 | 5,00 | 28,0 | 2.870 to 3.130 |
