Kladky

Vodiace kladky

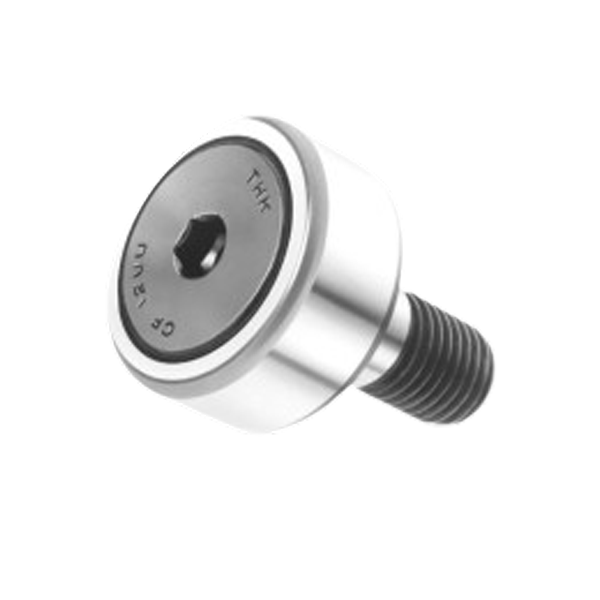

Vodiaca kladka je kompaktné ložisko s mimoriadne tuhým hriadeľom a integrovaným ihlovým ložiskom.

Predstavuje optimálne riešenie na použitie ako vodiaca kladka pre mechanizmy a lineárne pohony v automatizovaných a špeciálnych strojoch.

Aplikácie vhodné pre vodiace kladky:

  • výmenníky paliet,
  • posuvné dvere,
  • dopravné zariadenia, dopravníky.

Vodiaca-kladka-podávač-palietVodiaca-kladka-posúvne-dvereVodiaca-kladka-prepravné-zariadenie

Zaťaženie vodiacich kladiek:

zaťaženie-vodiacich-kladiek

Typ CFN Typ CFH

Kladka-CFN
Kladka-CFH


Zakrivená kladka s axiálnym ložiskom a šesťhranom v čele drieku. K dispozícii vo veľkostiach od 5 do 12. Excentrické vyhorovenie s driekom, ktorý môže byť vybavený vnútorným šesťhranom, drážkou pre skrutkovač alebo s otvorom na mazanie. K dispozícii vo veľkostiach od 6 do 30.

Tento model má dodatočné axiálne guličkové ložisko, aby môhol znášať axiálne sily, ktoré vyplývajú z montážných nepresností. Pri konštrukcií a montáži oblúkových prevodou  by však aj tak mal byť axiálny silový komponent minimalizovaný alebo vylúčený. Z dôvodu excentricity skrutky je možné ložisko presne nastaviť. Vďaka tomu sú náklady na prepracovanie a montáž značne znížené.

Typ CFT Typ CF

Kladka-CFT
Kladka-CF


Štandardné vyhotovenie s vnútorným šesťhranom v čele drieku. Kladka je vybavená mazacím otvorom. K dispozícii vo veľkostiach od 6 do 30. Štandardné prevedenie so šesťhranom v čele drieku. K dispozícii vo veľkostiach od 3 do 30.

V princípe rovnaké ako štandardné kladky má tento typ závitové vŕtania na pripojenie vedenia na hlave a závite. Je optimálna na použitia, kde je potrebné integrované mazacie vedenie. Najlahšie chodiace vyhotovenie kladky disponuje výrezom v hlave, vo verzii A má vnútorný šesťhran. Navyše je k dispozícií vysoko korózií odolné oceľové prevedenie (Symbol M).

Aplikácie vhodné pre vodiace kladky:

  • vo vodiacich prevodovkách automatických strojov,
  • nosné systémy, dopravníky,
  • stroje na viazanie kníh,
  • výmenníky nástrojov v obrábacích centrách, výmenníky paliet, manipulácia so stojanmi.
