drylin® D2

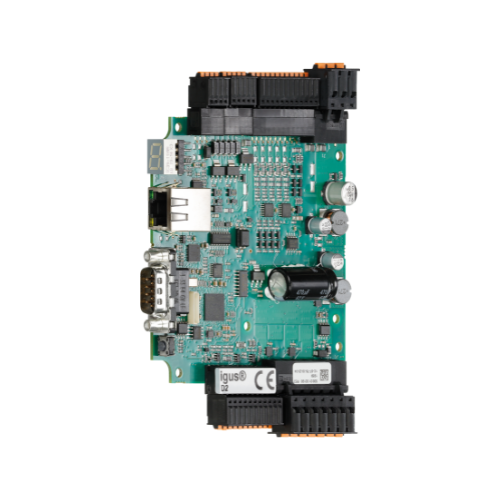

drylin® D2 – kompaktné riadenie krokových, DC a EC/BLDC motorov

drylin® D2 je univerzálny riadiaci systém pre krokové motory, DC motory a EC/BLDC bezkartáčové motory určený pre lineárne pohony, positioning systémy a automatizačné aplikácie.

Riadenie umožňuje jednoduchú parametrizáciu pohybu bez potreby programovania a rýchle uvedenie do prevádzky prostredníctvom intuitívneho webového rozhrania dostupného cez PC, tablet alebo smartfón. Vďaka tomu je vhodné pre OEM zariadenia, automatizačné moduly aj priemyselné aplikácie.

Hlavné vlastnosti:

univerzálne riadenie pre motory
kompatibilita s krokovými, DC a EC/BLDC motormi
podpora open loop aj closed loop technológie
ovládanie bez inštalácie softvéru alebo aplikácie
webové rozhranie dostupné cez PC, tablet a smartfón
napájanie až do 48 V
menovitý prúd 7 A a špičkový prúd až 21 A
jednoduchá parametrizácia polohy, rýchlosti a času pohybu
sample programy pre rýchle nasadenie

Komunikácia a integrácia

drylin® D2 podporuje štandardné komunikačné rozhrania:

PROFINET / PROFIdrive
CANopen
Modbus TCP Gateway
digitálne vstupy a výstupy
analógové vstupy

Vďaka tomu je možné D2 jednoducho integrovať do:

Siemens S7
Beckhoff
PLC systémov
Arduino
Raspberry Pi

✅Oblasti použitia: jednoosové lineárne systémy, lineárne roboty, plošné a priestorové portály, delta roboty, positioning systémy, packaging technológie,OEM zariadenia

Viac informácií

Riadiaci systém motorov dryve – vyber, klikni, ovládaj...

Dráhy pojazdu, pozície, rýchlosti, prevádzkové časy – jednoducho definované s novým webovým riadiacim systémom igus® pre lineárne systémy drylin® E.

Novinka: Rozhranie PROFINET/PROFIdrive bolo integrované do riadenia D2 (softvérová integrácia). Každé riadenie D2 je možné aktualizovať pomocou nového firmvéru.
Bez nutnosti inštalácie softvéru alebo aplikácií: Rýchle uvedenie do prevádzky.
Možnosť ovládania cez smartfón (prehliadač), tablet alebo notebook.
Jednoduché a intuitívne používateľské rozhranie: Nastavenie systému v priebehu niekoľkých minút.
Kompatibilné s mnohými priemyselnými riadiacimi systémami (napr. Siemens S7 / Beckhoff).
Pre DC, EC a krokové motory.

Okamžite pripravené na použitie Riadiaci systém motorov dryve môžete buď pripojiť k vašej sieti, alebo sa pomocou sieťového kábla spojiť priamo s riadiacou jednotkou (PC alebo PLC). Následne spustíte systém priamo v prehliadači bez akejkoľvek inštalácie softvéru. To umožňuje vykonať všetky nastavenia v priebehu jedinej minúty.

Jednoduché ovládanie Pomocou jednoduchého a intuitívneho rozhrania dokáže parametre pojazdu, pozíciu, rýchlosť a prevádzkový čas vašej lineárnej osi nastaviť aj laik. Pohyby, ktoré sa neustále opakujú (tzv. „looping“), je možné nastaviť v priebehu niekoľkých sekúnd. Funkcia „Teach“ navyše umožňuje nastavenie pozícií jediným kliknutím myši.

Priemyselné štandardy Vďaka štandardizovaným komunikačným protokolom ako PROFINET/PROFIdrive, CANopen alebo Modbus TCP (ako gateway) je pripojenie k priemyselným riadiacim systémom typu Siemens S7 alebo Beckhoff hračkou. Desať digitálnych vstupov a výstupov umožňuje extrémne jednoduchú komunikáciu nielen s priemyselnými automatmi, ale aj s cenovo dostupnými open-source modulmi ako Arduino alebo Raspberry Pi.

Výkonná technológia Riadenie D2 podporuje DC, EC a krokové motory v režime „open loop“ (otvorená slučka) aj „closed loop“ (uzavretá slučka). Silové a logické napájanie sú oddelené, aby bola zaistená bezpečná prevádzka stroja. Vysoké napájacie napätie až do 48 V zabezpečuje vysoké otáčky motora. Silný menovitý prúd 7 A a vysoký špičkový prúd až 21 A sú zárukou výkonných a dynamických pohybov.
