Séria OPT

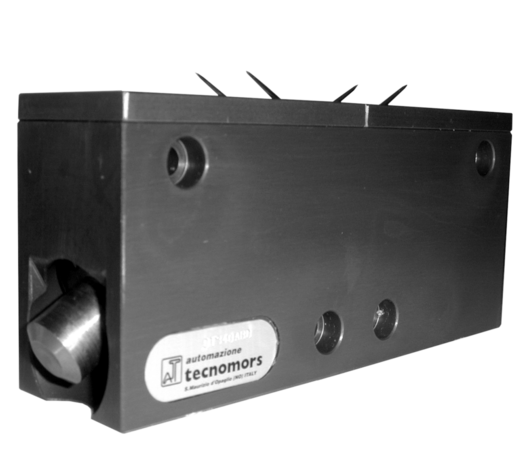

Ihlové uchopovače OPT

S dvojitým účinkom pneumatickej funkcie slúži k zachyteniu predmetov, ktoré si vyžadujú jemné kontaktné uchytenie a nie je možné ich uchytiť bežným zovretím čeľustí. Takýmito predmetmi sú napríklad koberce alebo iné textilné materiály, lepenky, gumové materiály a potravinárske výrobky.

Uchopovače série OPT sú tvorené pneumatickým piestom, na ktorý sú pripojené dve paralelné jednotky kalených ihiel. Po privedení pracovného tlaku ihly preniknú do materiálu a umožnia tesné uchytenie objektu pre následnú manipuláciu. Pri otvorení ihly zmiznú a uvoľnia manipulovaný objekt.

Počet ihiel sa môže pohybovať od 4 ka až po 24 ks. Vďaka rôznemu priemeru ihiel a možnosti nastavenia hĺbky vniku možno ihlové uchopovače OPT použiť pre akýkoľvek typ materiálu.

Materiál uchopovačov OPT

Základné prevedenie z kvalitnej zliatiny hliníka UNI3571. Časti uchopovača (základová doska, piesty a ihly) sú vyrobené z kalenej a brúsenej ocele. Poniklované uchopovače alebo uchopovače z ušľachtilej ocele je možné dodať na vyžiadanie. Táto úprava je často vyžadovaná hlavne v potravinárskom priemysle.

Typ	Zdvih ihiel	Sila vniku každej ihly pii 6 baroch	Pracovný tlak
	[mm]	[N]	[bar]
OPT 34-25	14	147,5	2÷8

Typ	Hĺbka vniku ihly	Počet ihiel	Sklon ihly
	[mm]	[q*ty]	[°]
NM-0408 - hrúbka ihly 0,8 mm	max 3,5	4	30
NY-1208 - hrúbka ihly 0,8 mm	max 3,5	12	45
NY-1212 - hrúbka ihly 1,2 mm	max 3,5	12	45
NY-1220 - hrúbka ihly 2 mm	max 3,5	12	45
ND-2408 - hrúbka ihly 0,8 mm	max 7	24	45
ND-2412 - hrúbka ihly 1,2 mm	max 7	24	45
ND-2420 - hrúbka ihly 2,0 mm	max 7	24	45
NDJ-2408 - hrúbka ihly 0,8 mm	max 7	24	45
NDJ-2412 - hrúbka ihly 1,2 mm	max 7	24	45
NDJ-2420 - hrúbka ihly 2,0 mm	max 7	24	45
NR-1612 - hrúbka ihly 1,2 mm	max 4,8	16	45
NRJ-1608 - hrúbka ihly 0,8 mm	max 4,9	16	45
NRJ-1612 - hrúbka ihly 1,2 mm	max 4,9	16	45
NRJ-1620 - hrúbka ihly 2,0 mm	max 4,9	16	45
NDL-24 - hrúbka ihly 1,2 mm	max 15	24	45
NDL-24 - hrúbka ihly 2,0 mm	max 15	24	45
