Oporné krúžky

POPIS

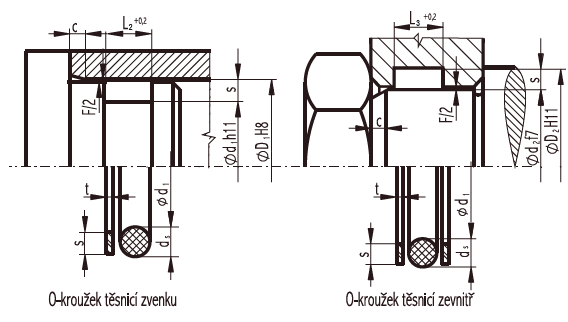

Oporné krúžky chránia O-krúžok pred vytlačením do tesniaceho spoja počas tlakových rázov, a tým pred zničením. Umožňujú väčšie výrobné tolerancie, poprípade tesniace spoje, a tým aj nákladovo efektívnejšie konštrukcie. Sú vhodné na použitie pri väčších tesniacich spojoch, väčších teplotných výkyvoch, vysokých rýchlostiach, častých zmenách tlaku od cca 80 barov a tlakových rázoch. Taktiež v prípade výskytu nečistôt v systéme pôsobia oporné krúžky na oboch stranách O-krúžku ako stierače častíc nečistôt a prispievajú tak k zvýšeniu životnosti tesnenia.

MATERIÁLY

Materiál je možné vybrať podľa prevádzkových podmienok. Najčastejšie sa používa PTFE. Oporné krúžky z čistého PTFE sa môžu použiť podľa prevádzkových podmienok a konštrukcie staticky do tlaku cca 400 barov a dynamicky do tlaku cca 300 barov. Pri obzvlášť vysokých tlakoch od cca 400 do cca 1600 barov sa môžu použiť oporné krúžky zo zmesi PTFE + plnivo, prípadne POM alebo PA.

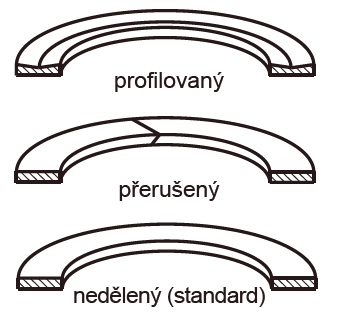

Pre sériové použitie oporných krúžkov tesniacich z vonku je vhodnejšie zvoliť nedelené oporné krúžky z PTSM. Tento materiál je špeciálna zmes PTFE s čiastočnou tvarovou pamäťou, ktorá sa po montáži pomocou montážneho prípravku bezpečne zmrští na správnu veľkosť. Pri následnej montáži tesnených dielov nedochádza k poškodeniu oporných krúžkov.
