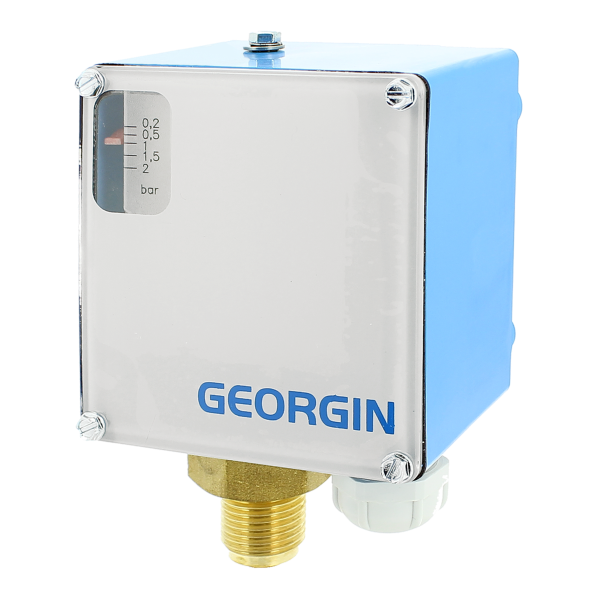

Tlakový spínač série U
Tlakový spínač série U
- tlakové spínače série U sú určené pre stráženie relatívneho tlak
- tlakový spínač série U spĺňa bezpečnostné požiadavky Safety Integrity Level a je určený pre stráženie tlaku v nevýbušnom prostredí
- tlakový spínač série U predstavuje ekonomickú variantu k spínačom tlaku série F.
 |
VG - nastavenie predpätia pružiny RG - pružina IG - stupnica RE - pružinka nastavenia necitlivosti ME - nastavenie necitlivosti ES - merací článok C - mikrospínač LP - vahadlo |
Obr. 1: funkčný princíp
Hlavné výhody a charakteristiky tlakového spínača série U
- robustná konštrukcia
- vysoká odolnosť voči vibráciám
- elektrický výstup (1 mikrospínač)
- možnosť nastavenia hysterézie
- bezpečnostný prvok podľa SIL 1/2
- certifikácia EAC
- krytie: IP 65ň
- rozsah: -1 až 40 bar (relatívna)
- pracovná teplota: -40 °C až +150 °C (v závislosti na čidle)
- teplota okolia: -20 °C až +60 °C
- presnosť: +/- 1% z meracieho rozsahu, pre niektoré produkty aj vyššia
