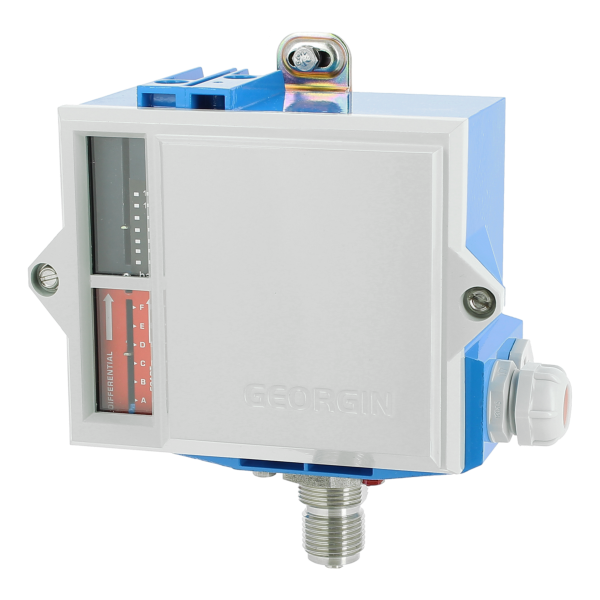

Tlakový spínač série P
- tlakový spínač série P je certifikovaný do prostredia s nebezpečenstvom výbuchu
- vďaka tomu sú tlakové spínače série P vhodné do náročných podmienok stráženia tlaku predovšetkým v chemickom a energetickom priemysle
- tlakový spínač série P je určený pre stráženie absolútneho aj relatívneho tlaku a možno ho použiť aj ako spínač diferenčného tlaku
 |
VG - nastavenie predpätia pružiny RG - pružina IG - stupnica RE - pružinka nastavenia necitlivosti ME - nastavenie necitlivosti ES - merací článok C - mikropsínač LP - vahadlo |
Obr. 1: funkčný princíp
Hlavné výhody a charakteristiky tlakového spínača série P
- robustná konštrukcia
- vysoká odolnosť voči vibráciám
- elektrický výstup (až 2 mikrospínače), pneumatický výstup (jeden NO alebo NC kontakt)
- možnosť nastavenia hysterzie
- ATEX certifikácia Ex ia / d
- EAC
- PED, kategória IV
- krytie: IP 56 - IP 66
- rozsah: 0 až 3 bar (absolútny); -1 až 800 bar (relatívny); 0,002 až 90 bar (diferenčný)
- pracovná teplota: -40 °C až +150 °C (v závislosti na čidle)
- teplota okolia: -20 °C až +60 °C
- presnosť: +/- 1% z meracieho rozsahu, pre niektoré produkty aj vyššia
