Typ SRW

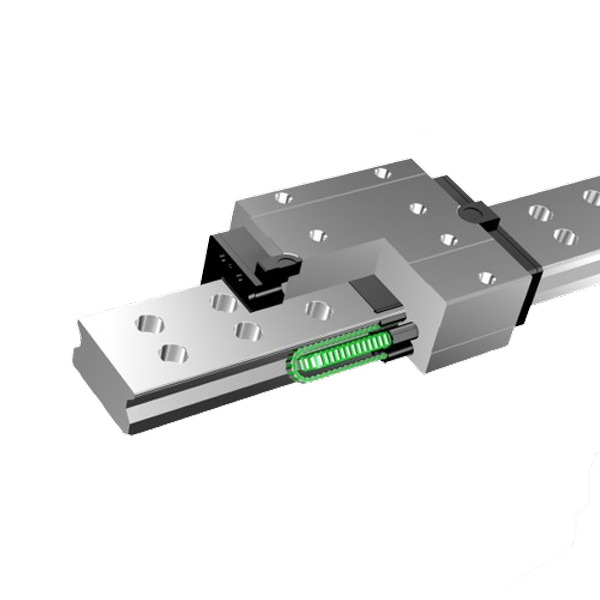

Valčekové lineárne vedenie SRW

Model valčekového lineárneho vedenia na báze typu SRG.

Použitie valčekovej klietky umožňuje nízke trenie a plynulý pohyb.

Model SRW je preto valčekové vedenie s veľmi vysokou tuhosťou, ktoré dosahuje dlhodobú bezúdržbovú prevádzku.

  • K dispozícii vo veľkostiach 70 až 150.

Oblasti použitia vhodné pre lineárne vedenie SRW:

  • ťažké obrábacie stroje všeobecne
  • obrábacie centrá - hrubovacie sústruhy, NC sústruhy, horizontálne frézky, vyvrtávačky, brúsky na povrch

Ďalší sortiment pre lineárne vedenie SRW:

  • mazacie príslušenstvo pre lineárne vedenia



Výhody valčekovej klietky

super-ultra-vysoká tuhosť

Keďže má valčekové lineárne vedenie širokú lištu a môže byť namontovaná na stôl pomocou dvoch radov montážnych skrutiek, výrazne sa zvyšuje pevnosť montáže. Vďaka širokej konštrukcii lišty je klietka SRW odolná voči momentovému zaťaženiu (MC moment) v smere valenia.

Valčekové lineárne vedenie SRW používa ako valivé prvky valčeky, ktoré vykazujú malú pružnú deformáciu, a celková dĺžka každého valčeka je 1,5-násobok priemeru, čím sa zvyšuje tuhosť vedenia.

porovnanie valčekového lineárneho vedenia SRW a SRG

porovnanie valčekového lineárneho vedenia SRW a SRG

Hladkosť dosiahnutá vďaka prevencii nakláňania

Klietka valčekov umožňuje, aby valčeky pri obehu vytvárali rovnomernú líniu, čím sa zabraňuje ich nakláňaniu. V dôsledku toho sa minimalizuje kolísanie valivého odporu a dosahuje sa stabilný, plynulý pohyb.

Dlhodobá bezúdržbová prevádzka

Použitie klietky valčekov eliminuje trenie medzi valčekmi a umožňuje zadržiavať mazivo v mazacích vreckách vytvorených medzi susednými valčekmi. Keďže valčeky obiehajú, mazacia kapsa slúži na zabezpečenie dlhodobej bezúdržbovej prevádzky.

Mazacie kapsy
