Vodiace hriadele pre vysoké krútiace momenty – typ LTR

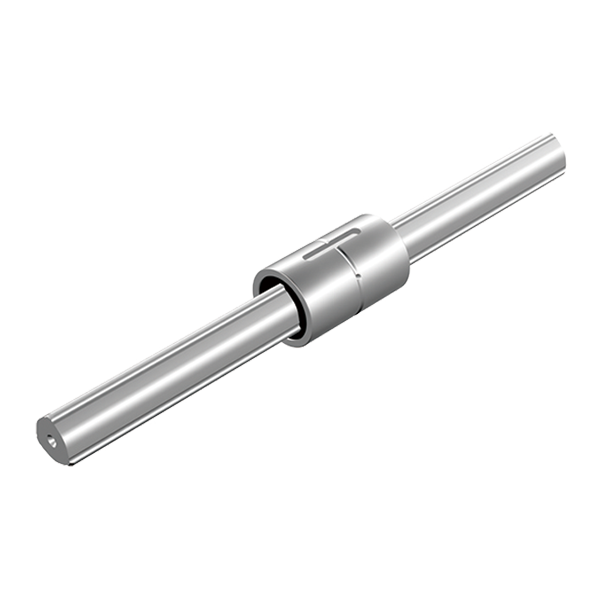

Vodiace hriadele LTR sú navrhnuté pre prenos extrémne vysokých krútiacich momentov bez uhlovej vôle, a to aj pri použití predpätia. Matica má priamy valcový tvar, vďaka čomu je ideálna pre obzvlášť tuhé a kompaktné konštrukcie. Krútiaci moment sa prenáša cez pero, pričom vonkajší povrch matice je cementovaný pre vyššiu odolnosť.

Oproti bežným systémom umožňuje konštrukcia matíc vodiacich hriadeľov nastavenie predpätia, čo zabezpečuje vysokú presnosť pohybu aj pri výkyvnom alebo rázovom zaťažení. Zachované sú plynulé pohybové vlastnosti bez vôle.

Výhody:

  • Vysoká tuhosť a presnosť aj pri dynamickom zaťažení.
  • Kompaktné valcové vyhotovenie matice.
  • Prenos krútiaceho momentu cez pero.
  • Možnosť predpätia.
  • Cementovaný povrch pre dlhú životnosť.

Pre aplikácie so zvýšenými nárokmi na odolnosť proti korózii odporúčame špeciálnu povrchovú úpravu. Montáž je jednoduchá – použite odporúčané tolerancie. Pre optimálnu životnosť odporúčame používať originálne mazacie tuky.

  • Hriadele sú dostupné v štandardných dĺžkach, s priemerom od 6 do 100 mm. Pri opracovaní koncov by nemal byť prekročený priemer jadra (φd).

Typické aplikácie:

  • Z-os montážnych robotov,
  • automatické osadzovacie systémy,
  • podávacie a navíjacie zariadenia,
  • hnacie hriadele brúsok,
  • riadiace mechanizmy stavebných strojov.
