Tenierová pružina JTEM

Tanierová pružina JTEM

Tanierová pružina JTEM

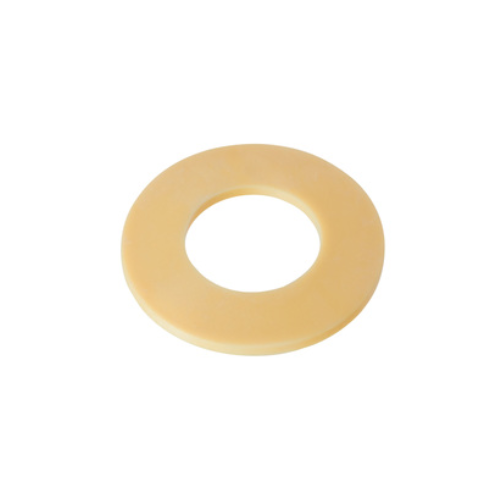

Tanierová pružina vyrobená z materiálu  iglidur® J.

  • štandardný materiál pre mnoho aplikácií

Kedy použiť:

Kedy použiť inú:
  • pre aplikácie vyžadujúce plochú charakteristiku, ktorá je pri použití kovu možná iba so značnými nákladmi (štrbinová konštrukcia)
  • vyrovnávanie axiálnych vôli a výrobných tolerancií
  • tlmenie chvenia, hluku
  • elektrická a tepelná izolácia
  • nevyžadujú mazanie
  • ľahké, nemagnetické
  • nízky konštrukčný profil
  • ak sú nutné konštantné sily pružiny v širokom rozsahu teplôt
  • v prípade, že sa vyžadujú vysoké pružinové sily

Technické vlastnosti

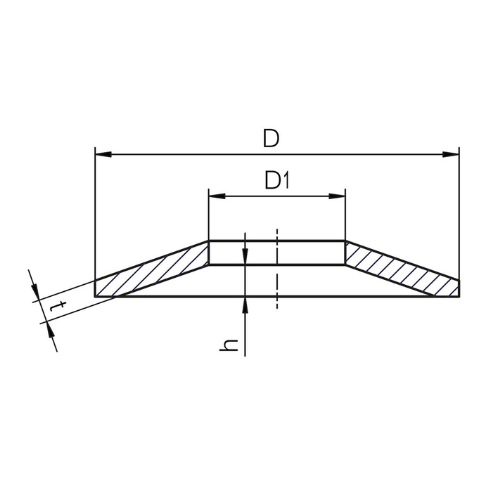

Tanierová pružina - výkres

Číslo dielu d1 d2 s h0 N g
JTEM-05 5,2 10,0 0,5 0,25 5 0,04
JTEM-06 6,2 12,5 0,7 0,30 10 0,11
JTEM-08 8,2 16,0 0,9 0,35 16 0,20
JTEM-10 10,2

20,0

 1,1 0,45 24 0,33
JTEM-12 12,2 25,0 1,5 0,55 45 0,85
JTEM-16 16,3 31,5 1,75 0,70 65 1,44
JTEM-20 20,4 40,0 225 0,90 130 3,10
