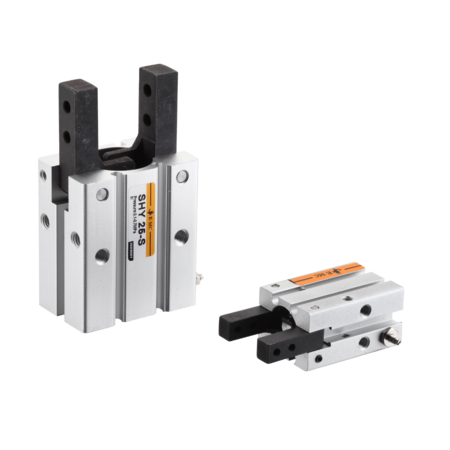

SHY
Jednoduchý paralelný dvojčeľusťový pneumatický uchopovač s lineárnym pohybom čeľustí, silu možno regulovať tlakom vzduchu, pri použití elektroproporcionálneho ventilu (ETV) možno meniť aj v reálnom čase. Rýchlosť pohybu je regulovateľná škrtiacimi ventilmi (ZSC).
Vhodný pre uchopovanie lineárnych plôch za vonkajší alebo vnútorný rozmer.
Typ: |
Jednočinný (typ SA - pružina otvára), dvojčinný |
Celkový zdvih: |
40° (-10° až +30°) |
Sila úchopu: |
0,7 až 28 N.m (pri tlaku 6 bar) |
Pracovný tlak: |
1 až 7 barov (jednočinný typ min. 3 bary) |
Hmotnosť: |
40 až 300 g |
Nosnosť: |
0 až 3 kg (v závislosti na zrýchlení) |
Teplota prostredia: |
-20 až +80 °C |
Materiál: |
Oceľ, hliník |
Snímače polohy: |
HX-01, HX-07 (okrem veľ. 10) |
