Rotačné vodiace hriadele s vonkajším ozubením
Drážkované vodiace hriadele s rotačnou maticou a ozubením – vysokopresné riešenie pre kombinovaný pohyb

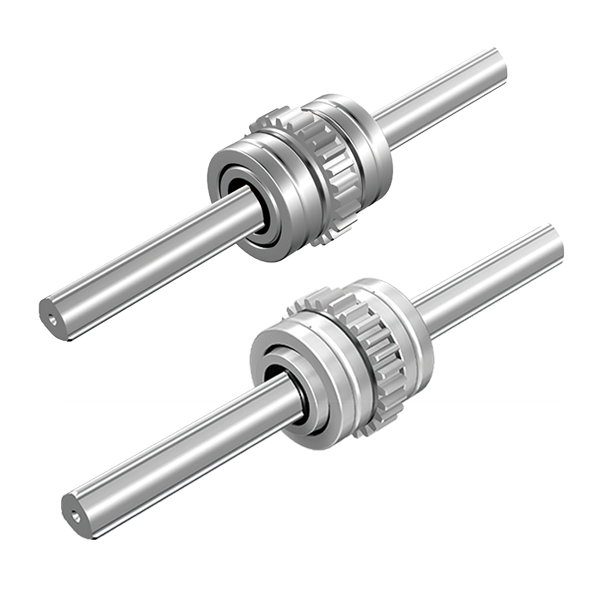

Drážkované vodiace hriadele s rotačnou maticou a ozubením, známe aj ako modely LBG a LBGT, predstavujú pokročilé riešenie pre aplikácie vyžadujúce kombinovaný rotačný a lineárny pohyb s presným prenosom krútiaceho momentu. Tieto jednotky integrujú drážkovaný hriadeľ s tromi hrebeňmi, pričom na každej strane každého hrebeňa sú umiestnené dve rady guľôčok (spolu šesť radov), čo zabezpečuje aplikáciu primeraného predpätia a eliminuje uhlovú vôľu.
Modely LBG a LBGT sú založené na modeli LBR, avšak s pridanými ozubenými zubami na obvode príruby a integrovanými radiálnymi a axiálnymi ložiskami v matici, čo umožňuje kompaktný dizajn. Guľôčky sú držané v špeciálnej klietke, ktorá zabezpečuje ich správne zarovnanie a plynulú recirkuláciu; tento dizajn tiež zabraňuje vypadnutiu guľôčok pri vybratí hriadeľa.
Hlavné vlastnosti:
- Kompaktný dizajn: Integrácia ozubenia a ložísk do matice umožňuje zmenšiť celkové rozmery systému.
- Vysoká tuhosť: Veľký uhol kontaktu a primerané predpätie zvyšujú odolnosť voči krútiacemu momentu a momentu sily.
- Eliminácia uhlovej vôle: Šesť radov guľôčok drží hrebeň hriadeľa pod uhlom 45°, čo odstraňuje vôľu v rotačnom smere a zvyšuje presnosť.
- Jednoduchá montáž: Kompaktná konštrukcia s integrovanými ložiskami zjednodušuje inštaláciu a znižuje potrebu dodatočných komponentov.
Tieto drážkované hriadele s rotačnou maticou a ozubením sú ideálne pre aplikácie, kde je potrebná kombinácia rotačného a lineárneho pohybu s vysokou presnosťou a tuhosťou, ako napríklad v priemyselných robotoch, obrábacích strojoch či automatizovaných systémoch.
