Prírubové klzné puzdro iglidur® XFL

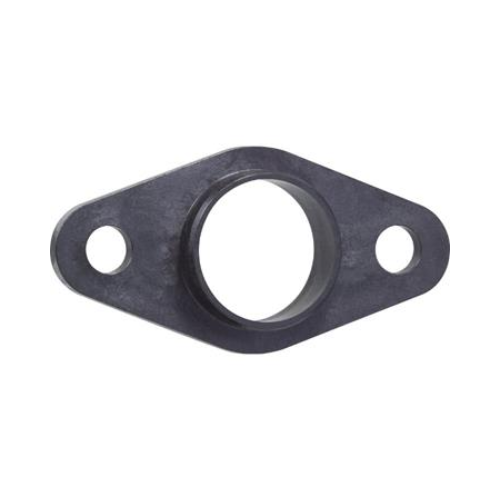

Prírubové klzné puzdro XFL
Prírubové ložisko s dvomi otvormi z materiálu iglidur® X je definované kombináciou veľmi vysokej teplotnej odolnosti s vysokou pevnosťou v tlaku spolu s vysokou odolnosťou voči chemikáliám. iglidur® X je určený pre vyššie otáčky než ostatné ložiská iglidur®.
- vysoká odolnosť voči médiám
- bezúdržbová suchá prevádzka
- vynikajúca odolnosť voči oteru
- veľmi vysoká teplotná odolnosť
- odolnosť voči korózii
- vynikajúce tlmenie vibrácii
- vhodné pre rotačné, oscilačné a axiálne pohyby
- veľmi nízka hmotnosť
- najjednoduchšia inštalácia
- použiteľné tiež v otvoroch s veľkou toleranciou
- vnútorné priemery od 10 do 35 mm
- vyrobené z materiálu iglidur® X
Certifikáty a normy:
| Kedy použiť: | Kedy zvoliť iné: |
|---|---|
|
|

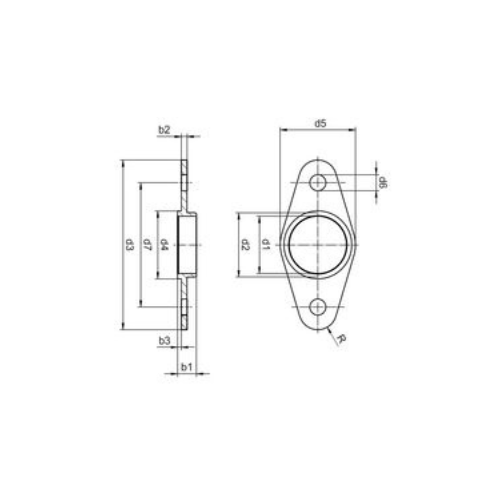

Rozmery iglidur® XFL
|
Číslo dielu |
d1 |
d1-Tolerancia* |
d2** |
d3 |
d4 |
d5 |
d6 |
d7 |
b1 |
b2 |
b3 |
R (±0,2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
XFL-10 |
10 |
+0,013 +0,071 |
12 |
30 |
14 |
15 |
4,5 |
22 |
6 |
2 |
1 |
4 |
|
XFL-12 |
12 |
+0,016 +0,086 |
14 |
36 |
16 |
18 |
4,5 |
26 |
6 |
2 |
1 |
4,5 |
|
XFL-14 |
14 |
+0,016 +0,086 |
16 |
42 |
18 |
21 |
5,5 |
30 |
6 |
2 |
1 |
5 |
|
XFL-16 |
16 |
+0,016 +0,086 |
18 |
48 |
20 |
24 |
5,5 |
34 |
6 |
2 |
1 |
5,5 |
|
XFL-20 |
20 |
+0,020 +0,104 |
23 |
60 |
26 |
30 |
6,5 |
44 |
10 |
3 |
2 |
7 |
|
XFL-25 |
25 |
+0,020 +0,104 |
28 |
75 |
30 |
35 |
6,5 |
55 |
10 |
3 |
2 |
8,5 |
|
XFL-30 |
30 |
+0,020 +0,104 |
34 |
90 |
36 |
40 |
8,5 |
66 |
10 |
3 |
2 |
10 |
|
XFL-35 |
35 |
+0,025 +0,125 |
39 |
95 |
41 |
55 |
8,5 |
77 |
10 |
3 |
2 |
12 |
