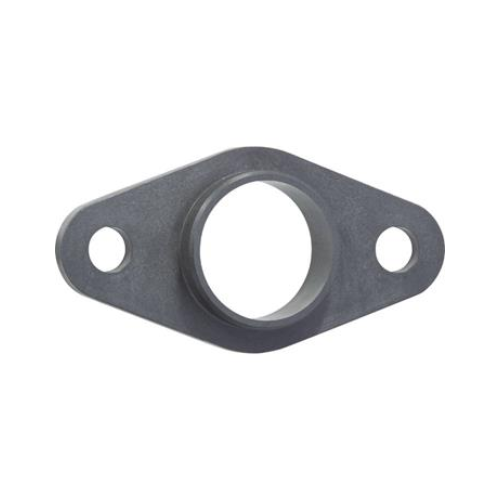

Prírubové klzné puzdro iglidur® GFL

Prírubové klzné puzdro GFL

Vysoko výkonné klzné ložiská z materiálu iglidur® G možno použiť aj v miestach, kde nieje možné dodržať doporučené tolerancie otvorov v telese. Typické aplikácie zahŕňajú stredné až vysoké zaťaženie, stredné povrchové rýchlosti a stredné teploty. Podáva mimoriadne dobré výkony vo všetkých technických disciplínach a je klasickým univerzálnym materiálom, predovšetkým s ohľadom na celkové všeobecné, mechanické, tepelné a tribologické špecifikácie.

  • bezúdržbová, suchá prevádzka
  • vynikajúca odolnosť voči oteru
  • veľmi vysoká teplotná odolnosť
  • odolnosť voči korózii
  • vynikajúce tlmenie vibrácii
  • vhodné pre rotačné, oscilačné a axiálne pohyby
  • veľmi nízka hmotnosť
  • najjednoduchšia inštalácia
  • použiteľné tiež v otvoroch s veľkou toleranciou
  • vnútorné priemery od 10 do 35 mm
  • vyrobené z materiálu iglidur® G

Certifikáty a normy: RoHS compliant
According to 2011/65/EU (RoHS 2)

Kedy použiť: Kedy zvoliť iné:
  • keď je potrebné priskrutkovať prírubové ložisko
  • keď nestačí riešenie s klipovým puzdrom ako priechodka dosky
  • pri extrémne vysokých toleranciách absorpcie
  • keď zalisované ložisko nestačí k axiálnemu zaisteniu ložiska
  • keď je nutné dodatočné uhlové vyrovnanie
  • keď nieje možné šróbové spojenie
  • keď je požadovaná veľká vodiaca dĺžka

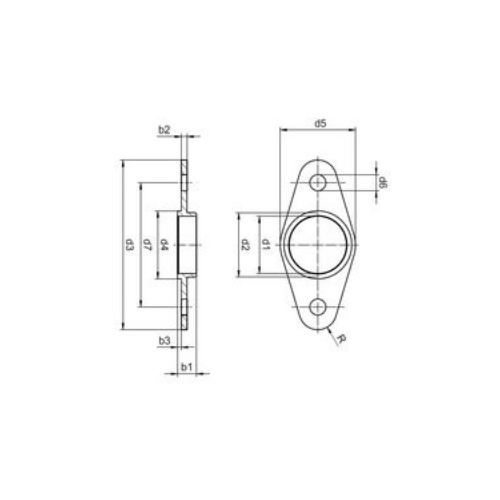

Rozmery iglidur® GFL

   Číslo dielu

d1

  d1-Tolerancia*

d2**

d3

d4

d5

d6

d7

b1

b2

b3

R (±0,2)

GFL-10

10

 +0,025 +0,083

12

30

14

15

4,5

22

6

2

1

4

GFL-12

12

+0,032 +0,102

14

36

16

18

4,5

26

6

2

1

4,5

GFL-14

14

+0,032 +0,102

16

42

18

21

5,5

30

6

2

1

5

GFL-16

16

+0,032 +0,102

18

48

20

24

5,5

34

6

2

1

5,5

GFL-18

18

+0,032 +0,102

20

54

22

27

6,5

39

6

2

1

7

GFL-20

20

+0,040 +0,124

23

60

26

30

6,5

44

10

3

2

7

GFL-25

25

+0,040 +0,124

28

75

30

35

6,5

55

10

3

2

8,5

GFL-30

30

+0,040 +0,124

34

90

36

40

8,5

66

10

3

2

10

GFL-35

35

+0,050 +0,150

39

95

41

55

8,5

77

10

3

2

12
