Predpäté klzné puzdro iglidur® JVFL

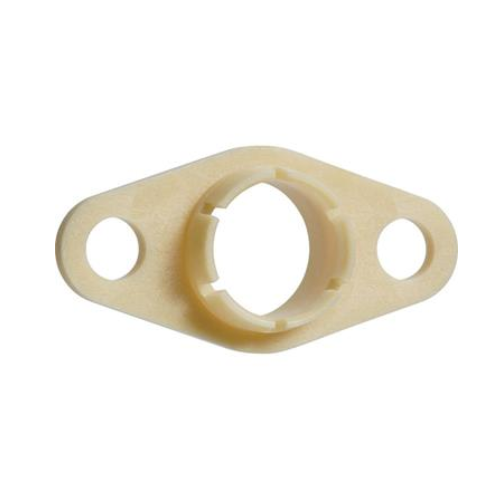

Prírubové klzné puzdro JVFL

Vysoko výkonné klzné puzdrá z materiálu iglidur® J možno použiť aj na miestach, kde nieje možné dodržať doporučené tolerancie otvorov v telese. Vďaka konštrukci ložiska je možné vysoké zaťaženie, aj napriek tomu, že sú kladené minimálne požiadavky na presnosť ložiska.

Dvojotvorové prírubové ložisko iglidur® J pokrýva extrémne širokoú škálu rôznych požiadaviek. Tento materiál je ideálny pre univerzálne aplikácie, je to skutočný "univerzál". Typické aplikácie zahŕňajú stredné až vysoké zaťaženie, stredné povrchové rýchlosti a stredné teploty. Podává mimoriadne dobré výkony vo všetkých technických disciplínách a je klasickým univerzálnym materiálom, predovšetkým s ohľadom na celkové všeobecné, mechanické, tepelné a tribologické špecifikácie.

  • Puzdro s predpätím
  • Veľmi dobrá odolnosť proti opotrebeniu
  • Ľahké
  • Samomazné a bezúdržbové

Certifikáty a normy: RoHS compliant
According to 2011/65/EU (RoHS 2)

Kedy použiť: Kdy zvolit jiný:
  • Ak sa vyžaduje šróbované prírubové puzdro.
  • Ak nestačí riešenie s klipovým ložiskom ako priechodka dosky.
  • Pri extrémne vysokých toleranciách absorpcie.
  • Ak pre axiálne zaistenie ložiska nestačí lisované ložisko
  • Ak je nutné dodatočné uhlové vyrovnanie.
  • Ak nieje možné šróbové spojenie.
  • Ak je požadovaná veľká vodiaca dĺžka.

iglidur® J

Objednávacie číslo Vonkajší priemer d [mm]
JVFL-10 10,0
JVFL-12 12,0
JVFL-16 16,0
JVFL-20 20,0

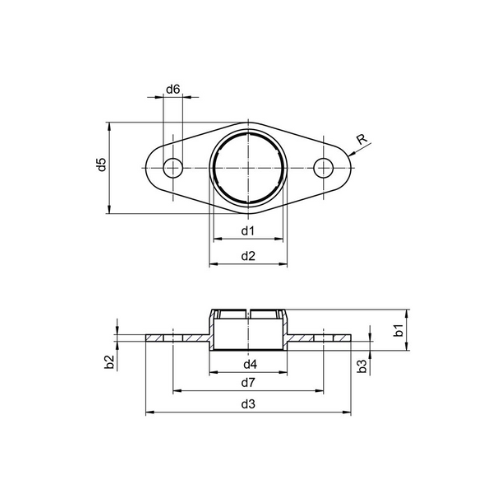

Rozmerová rada iglidur® JVFL s předpětím

Číslo dielu d1   d1-Tolerancia*  d2** d3 d4 d5 d6 d7 b1 b2 b3 R (±0,2)
JVFL-10 10 +0.025 +0.083 12 30 14 15 4.5 22 6 2 1 4.0
JVFL-12 12 +0.032 +0.102 14 36 16 18 4.5 26 6 2 1 4.5
JVFL-16 16 +0.032 +0.102 18 48 20 24 5.5 34 6 2 1 5.5
JVFL-20 20 +0.040 +0.124 23 60 26 30 6.5 44 10 3 2 7.0
