Séria OG

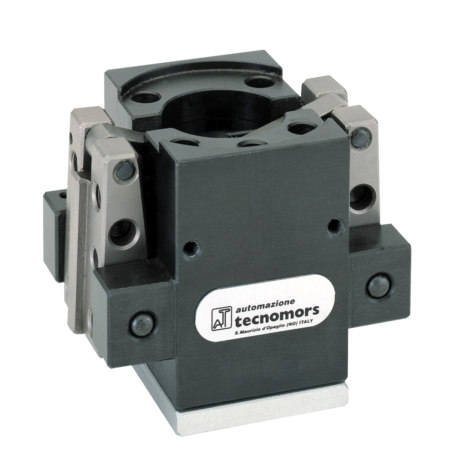

Kĺbové uchopovače OG

Vlastnosti uchopovačov série OG:

  • vhodné pre veľmi náročné požiadavky, kde je potrebné chápadlo s uhlovým pohybom

Výhody uchopovačov série OG:

  • bezpečné uchopenie obrobku je zaistené veľkou plochou klieští, v ktorých je obrobok pevne zafixovaný

                                            Typ

Zdvih na čeľusť

Pracovná uchopovacia sila na čeľusť pri 6 bar


[mm] [N]

OG 510

7,5 6,5

OG 530

7,5 13

OG 550-7,5°

7,5 30
OG 550-12,5° 12,5 30
OG 565 7,5 48
OG 570-8,5° 8,5 105
OG 570-12,5° 12,5 105
OG 575-8° 8 440
