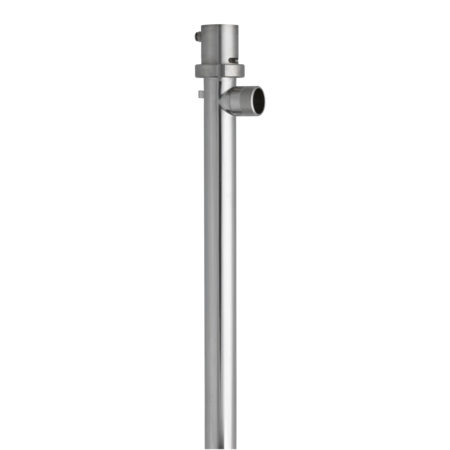

Čerpacia trubica s excentrickým šnekom s pevným spojením motora
Čerpacia trubica s pevným spojením motora
Konštrukcia a funkcia:
Čerpacia trubica s excentrickým šnekom je spojená priamo s hnacím motorom. Nie je tu žiadna spojka medzi čerpacou trubicou a motorom. Hriadeľ čerpacej trubice je spolu s hriadeľom motora prevŕtaný a spojený skrutkou. Čerpacia trubica je pomocou vonkajšej príruby priskrutkovaná na prírubu motora.
Krútiaci moment sa prenáša priamo z hriadeľa motora na hriadeľ čerpadla. Axiálne sily, vznikajúce pri prevádzke čerpadla, sú zachytené ložiskami motora.
| Prevedenie: | |
|---|---|
| Čerpacia trubica, rotor a hriadeľ: | ušľachtilá oceľ 1.4571 |
| Stator: | NBR, NBR-biely, FPM, PTFE |
| Čerpacia trubica-Ø: | max. 54 mm |
| Pripojenie výtlaku: | vonkajší závit G 1 1/2" |
| Motor: | 0,37 až 1,5 kW |
Výhody pevného spojenia:
- menšia celková dĺžka čerpadla
- menší počet dielov čerpadla
- výhodnejšia cena
Použitie:
Hydraulický výkon čerpadiel s excentrickým šnekom môže byť ovplyvňovaný použitým elektromotorom.Zmena dopravovaného množstva je proprocionálna zmene otáčok motora. So zvyšujúcou sa viskozitou klesá tekutosť média. Redukciou otáčok motora je možné čerpadlo prispôsobiť dopravovanému médiu. Príliš vysoké otáčky pri doprave viskóznych médií nižujú šetrnosť čerpania voči médiu. Princíp čerpadla s excentrických šnekom zaisťuje konštatné dopravné množstvo nezávisle od protitlaku.
Čerpadlo s excentrickým šnekom je možné dodať aj vo vyhotovení do prostredia s nebezpečenstvom výbuchu!
