Odvetrávacia armatúra AEH-4-IIA/AEH-5-IIA
Na stiahnutie

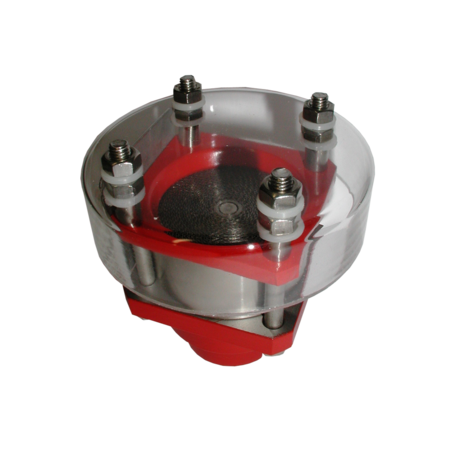

Odvetrávacia armatúra AEH-4-IIA/AEH-5-IIA

Ako odvzdušňovacie/zavzdušňovacie bezpečnostné zariadenie obsahujúce poistku proti explózii a vytrvalostnému horeniu pre inštaláciu na hornej časti skladovacích nádrží. Armatúra umožňuje nerušený tok plynov von do atmosféry a vzduchu do nádrže/potrubia, čím zabraňuje nežiaducemu podtlaku a zároveň zaisťuje trvalú a spoľahlivú ochranu proti spätnému vzplanutiu do nádrže/potrubia.

Schválené pre všetky materiály skupiny výbušnosti IIA s maximálnou experimentálnou bezpečnou medzerou (MESG) > 0,9 mm.

  • Nie je dovolené inštalovať v uzavretých priestoroch
  • Maximálna prevádzková teplota 60 °C.
  • Typová skúška podľa EN ISO 16852
  • Označenie CE podľa smernice ATEX 2014/34/EU

Prevedenie armatúry

Puzdro
 Oceľ, ušľachtilá oceľ 1.4571
KITO poistka
 Zcela zaměnitelná
KITO rám pre mriežku:
 Ušľachtilá oceľ1.4571
KITO mriežka
 Ušľachtilá oceľ 1.4310, 1.4571
Krycí kryt
 Akrylové sklo
Pripojenie
 Nástrčný závit
Príruba
 EN 1092-1 forma A/ASME B16.5 Class 150 RF

✅ Typické oblasti použití: chemický priemysel, petrochémia, farmaceutický priemysel, stavebníctvo

Technické údaje

odvětrávací armatura AEH-4-IIA_AEH-5-IIA

Typ DN
 D H
(DIN,ASME)		 H
(G)		 kg

G DIN ASME



AEH-4-IIA-...
 G ½“
 15 PN 40 ½“
 90
 - 110
 96
 1.0
G ¾“
 20 PN 40 ¾“
 1.0
AEH-5-IIA-...
 G 1“
 25 PN 40 1“
 120
 - 130
 112
 1.5
G 1 ¼“
 32 PN 40 1 ¼“
 1.5
