F311

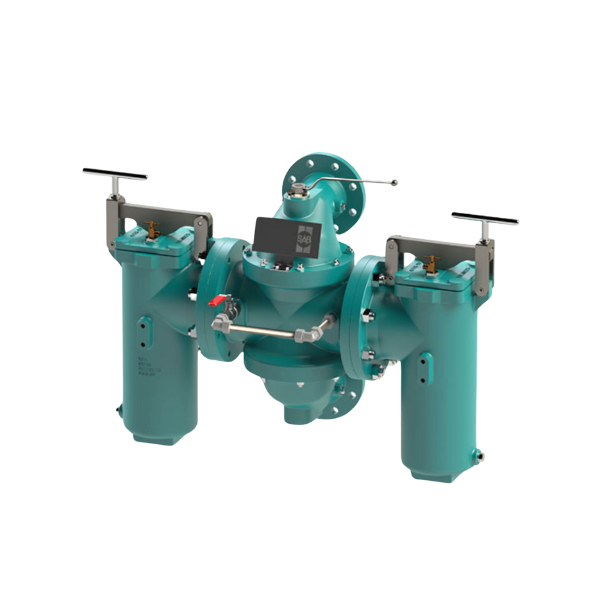

Dvojitý filter F311 je viacúčelový filter pre kvapalné médiá. Spínacia jednotka umožňuje nepretržitú prevádzku filtra počas fázy čistenia. Stupeň znečistenia možno voliteľne monitorovať pomocou rôznych indikátorov diferenčného tlaku. Ďalšie možnosti, ako sú magnetické vložky alebo ochranné anódy, umožňujú prispôsobenie, špecifické pre systém.
Technické údaje
Dvojitý filter sa skladá z dvoch rovnakých jednotlivých filtrov, ktoré je možné ovládať striedavo alebo paralelne cez medzi prírubovú prepínaciu armatúru (A300). Pri veľkosti DN 65 má filter liatinové puzdro s integrovaným spínacím zariadením. Kryty filtrov sa alternatívne upevňujú pomocou klipových zámkov, pákových zámkov alebo pomocou závrtných skrutiek a matíc. Odvzdušňovacie zariadenia v kryte a odvodňovacie zariadenia v kryte sú súčasťou dodávky. Filter je vybavený košovým alebo kruhovým sitom. Filtrované médium prúdi cez sitovú vložku zvnútra von. Sitová vložka pozostáva z perforovaného plechu, ktorý môže byť voliteľne potiahnutý tkaninou rôznych veľkostí ôk. Na prepínanie sa používajú dva otočné posúvače, to uľahčuje prepínanie aj pri veľkých menovitých šírkach. Pre prevádzku na sacej strane je potrebné uzamykacie zariadenie otočných lopatiek.
Ďalšie vybavenie a špecifické riešenia pre zákazníka na vyžiadanie.
| Nominálna veľkosť | DN25 - DN300 (DIN, ANSI) |
| Médium | Kvapaliny |
| Materiál | GG-25 ; GG-50 (DN 80-15) |
| Tok | Max. 610 m3/h |
| Tlak | 6 bar, 10 bar, 16 bar, |
| Filtračná vložka | košové sito, kruhové sito |
|
Jemnosť filtra |
80 - 1000 µm (látka s nosnou doskou) od 1 mm (perforovaná doska) 10 - 60 µm (na vyžiadanie) |
|
Príslušenstvo |
Ukazovateľ diferenčného tlaku Ochranná anóda Magnetická vložka Stojan na filtre |
