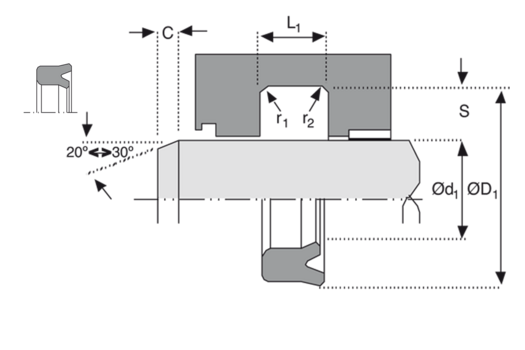

Piestnicové tesnenie S 663

POPIS

Manžety S 663 sú odporúčané pre stredne ťažké použitie ako Piestnicové tesnenie. Typ S 663 má asymetrické brity a je tvarovo dôsledne navrhnutý ako Piestnicové tesnenie. To znamená napr. presah vonkajšieho priemeru, aby sa dosiahlo pevné usadenie v drážke. Pomocou geometrie chrbta na vnútornom priemere tesnenia je dosiahnutá vynikajúca dynamická tesnosť a výborné vlastnosti spätného odčerpávanie tiež vo valcoch s dlhým zdvihom. Manžety S 663 dosahujú výborné výsledky v kombinácii s dvojitými stieracími krúžkami ako sú typy A 846 alebo A 839.

MATERIÁL

HYTHANE® je špeciálny plast, vysoko odolný proti opotrebeniu, ohybný a tepelne vysoko zaťažiteľný. Vyznačuje se:

• extrémne dobrou odolnosťou proti oteru
• veľmi nízku trvalou tlakovou deformáciou
• vysokou ohybnosťou
• veľkou pružnosťou pri značnom teplotnom rozsahu

Trvalo vysoká kvalita manžiet z materiálu HYTHANE® je zaistená starostlivým spracovaním podľa najnovšej výrobnej technológie, riadené počítačom.

Výhody

• výborné elastické vlastnosti pri bočnom vychýlení piestnice
• nepatrné trenie
• vylepšené dynamické tesniace vlastnosti
• jednoduchá montáž

ROZSAH POUŽITIA

TRVALÁ TEPLOTA*: -40 °C do +100 °C
TLAK: do 400 bar
KLZNÁ RÝCHLOSŤ: do 1 m/s

Tieto tri hodnoty spolu bezprostredne súvisia. Vzájomné závislosti sú uvedené vo vedľajšej tabuľke. * Pri vode, tlakových kvapalín HFA a HFB do +60 °C, u kap. HFC do +40 °C.

MÉDIÁ

Tesnenia z materiálu HYTHANE® sú vhodné pre tlakové kvapaliny na báze minerálneho oleja. Pre kvapaliny HFA, HFB a HFC je obmedzený teplotný rozsah.
