Rotačné tesnenie R 310
POPIS

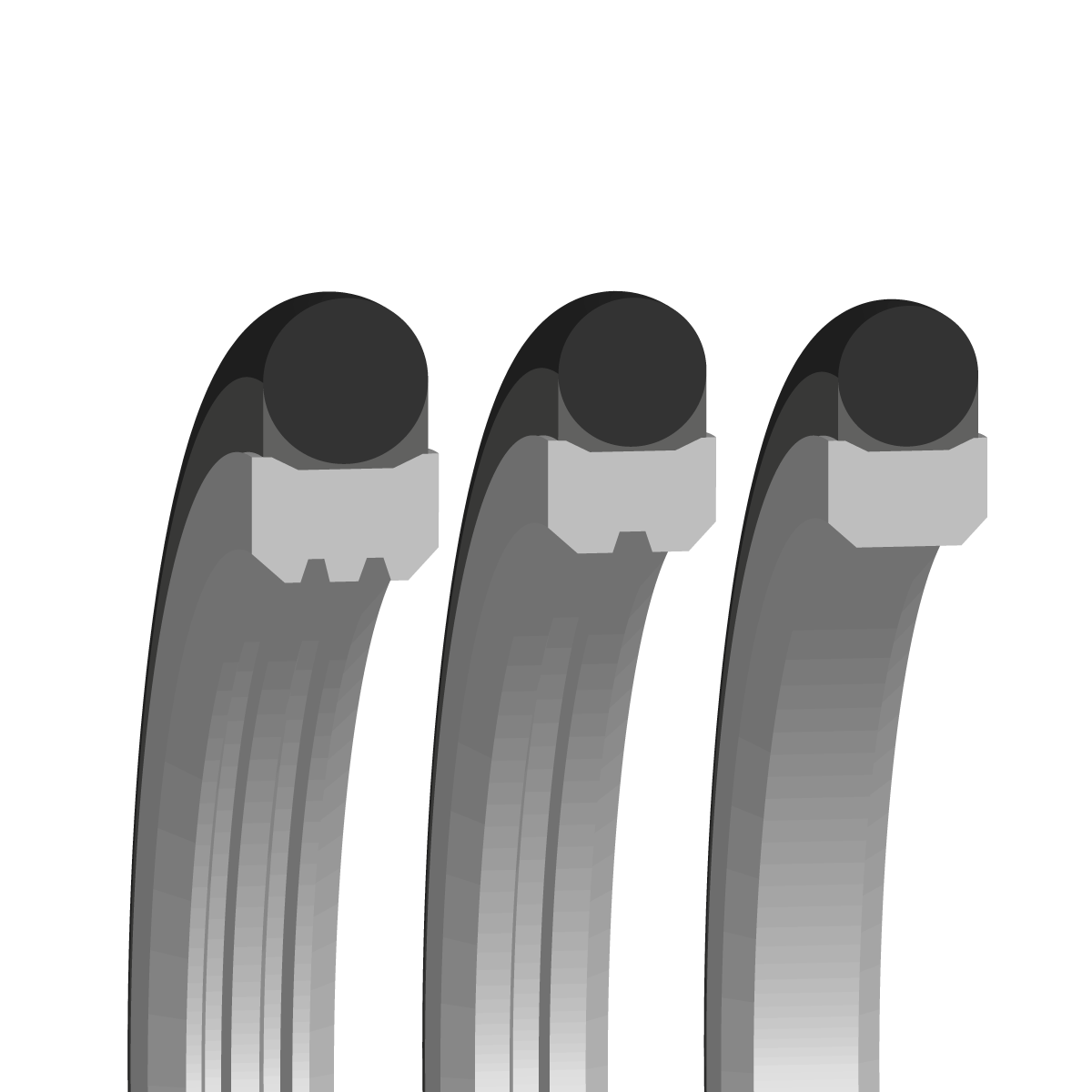

Rotačné tesnenie R 310 sa skladá z profilovaného krúžku z PTFE plneného uhlíkom (príp. iným plnivom) a O-krúžku. Proti agresívnym médiám alebo vyšším teplotám môže byť zvolený O-krúžok z iného materiálu. R 310 je konštruovaný pre otáčavé a kývavé pohyby, napr. pre otočné prevádzače, rotačné pohony alebo hydrauliku obrábacích strojov. Veľká odolnosť voči opotrebeniu a nízke trenie zaistí aj pri nízkych obvodových rýchlostiach plynulý pohyb bez "stick-slip" efektu. Toto je podporené ešte drážkou na klznej ploche, v ktorej sa tvorí zásobník mazacieho prostriedku. Touto drážkou na vnútornom priemere je okrem toho redukovaná kontaktná plocha a tým je zvýšené mechanické rozloženie sily. Zahĺbenie na vonkajšom priemere zväčšuje kontaktnú plochu O-krúžku a minimalizuje nebezpečenstvo relatívneho pohybu medzi PTFE krúžkom a O-krúžkom.
VÝHODY
- bez stick-slip efektu
- veľmi malé trenie
- montáž do uzavretých drážok (od priemeru piestnice cca 30mm)
- vysoká teplotná odolnosť
- nízky oter a dobré premostenie špár
- jednoduchý tvar drážky, malý zástavbový priestor
DOPORUČENIE
Ak je typ R 310 použitý ako koncové tesnenie, doporučuje sa tesnenie chrániť stieracím krúžkom.
MÉDIÁ
Štandardná verzia s O-krúžkom z NBR je vhodná pre použitie v minerálnych olejoch medzi -30 °C až +100 °C. Pre vodu a kvapaliny HFA je pre štandardné materiálové párovanie prípustný teplotný rozsah do +40 °C. Odolnosť voči ďalším médiám je potrebné preskúšať pre jednotlivé prípady.
Prevádzkové podmienky
Obvodová rýchlosť "v" max. 0.5 m/s
Teplotný rozsah -30 °C až +100 °C
Maximálny tlak 300 bar
Maximálny p.v. 40 bar m/s
