Piestne tesnenie PK 3

Piestne tesnenie PK 3

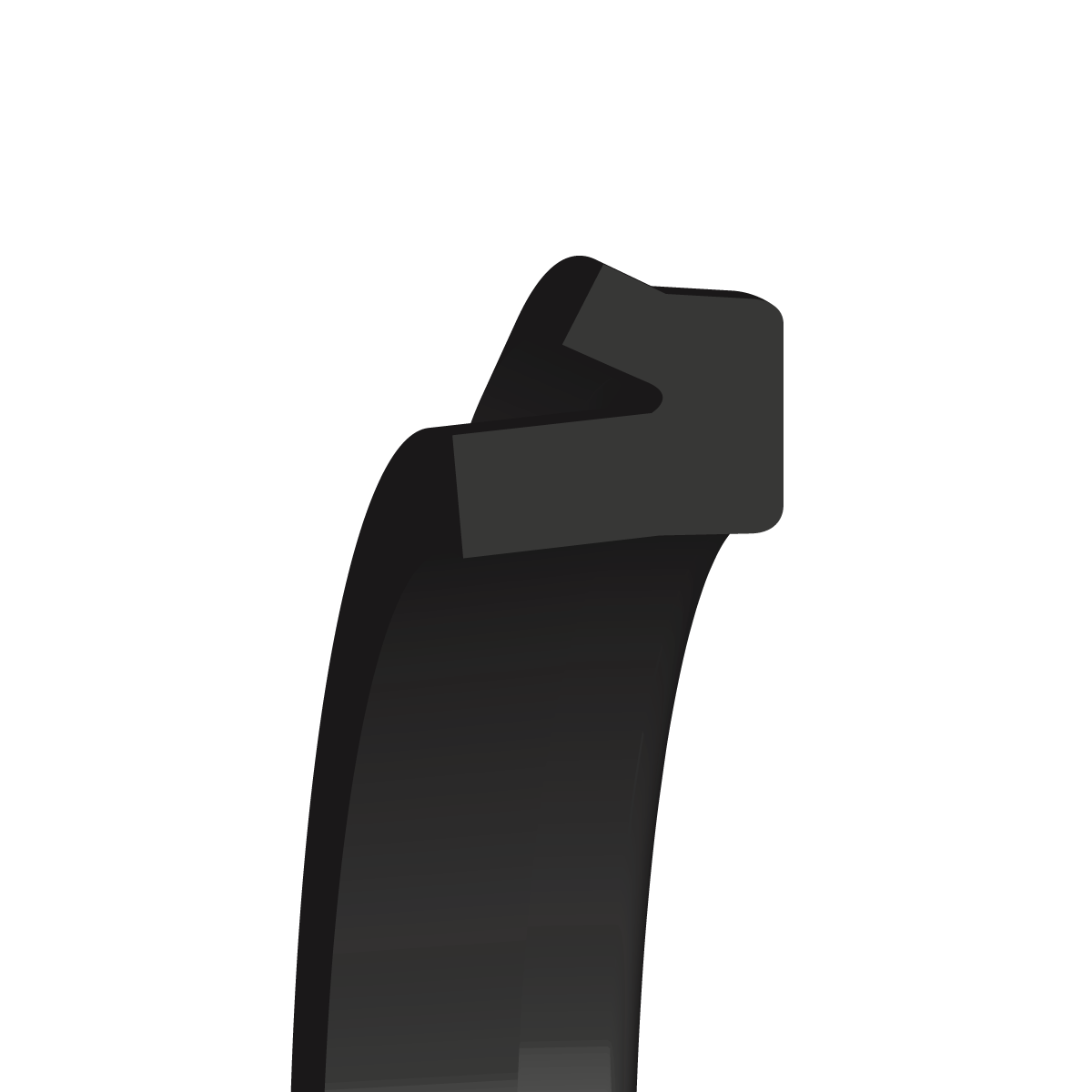

je  gumená jednočinná piestna manžeta. Pre dvojčinné pneumatické valce je nutné použiť dve „chrbtom k sebe“ v oddelených drážkach. Pružnosť materiálu uľahčuje montáž tesnenia aj do uzavrených drážok.

Výhody

• Ľahká montáž.
• Priemerové predpätie zvyšuje stabilitu tesnenia v drážke.
• Výborný výkon aj pri nízkych tlakoch.

Tieto výhody prináša hlbšia drážka medzi statickým a dynamickým britom, spoločne so zaoblením britu.

Doporučené technické podmienky:
Tlak:            < 16 bar
Rýchlosť:     <  0.5 m/s
Teplota:       -30 až +80°C (NBR) / -15 až +150°C (FPM)
Médium:     vzduch (mazaný), minerálne oleje, minerálne tuky

Materiál

Štandardne NBR
Alternatívne FPM

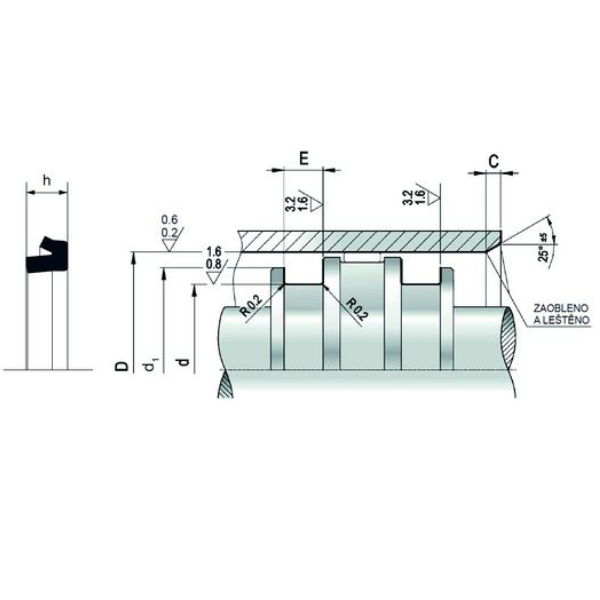

Montáž

Odstrániť ostré hrany, ktoré by mohli poškodiť tesnenie. Piest musí byť bez ostrých hrán a trubka valca s úkosom podľa montážnych pokynov v úvode katalógu.
