Axiálne hriadeľové tesnenia

Na stiahnutie

Katalógový list Axiálne tesnenie

Axiálne hriadeľové tesnenia fungujú na rovnakom princípe ako V-krúžky. Pozostávajú z dvoch častí - vonkajšieho kovového puzdra, v ktorom je upevnený gumový tesniaci prvok. Kovové puzdro chráni gumový prvok a zároveň funguje ako odstredivý disk. V prípade verzie VR2 s predĺženým kovovým puzdrom možno vytvoriť dodatočný labyrint, ktorý zvyšuje ochranu proti nečistotám.

V porovnaní s V-krúžkami je gammaring pevne nalisovaný na hriadeľ a nepotrebuje žiadne dodatočné zaistenie.

Tieto tesnenia sa najčastejšie používajú v kombinácii s hriadeľovými tesneniami ako dodatočná úroveň ochrany proti prachu, nečistotám, striekajúcej vode a podobne.

VR1

Axiálne tesnenie s vonkajším kovovým puzdrom a vnútorným gumovým tesniacim prvkom. Je vhodné do náročných podmienok. Tento krúžok je nalisovaný na hriadeli, čo zabraňuje jeho posunu a otáčaniu. Rozmery od priemeru hriadeľa 10 mm.

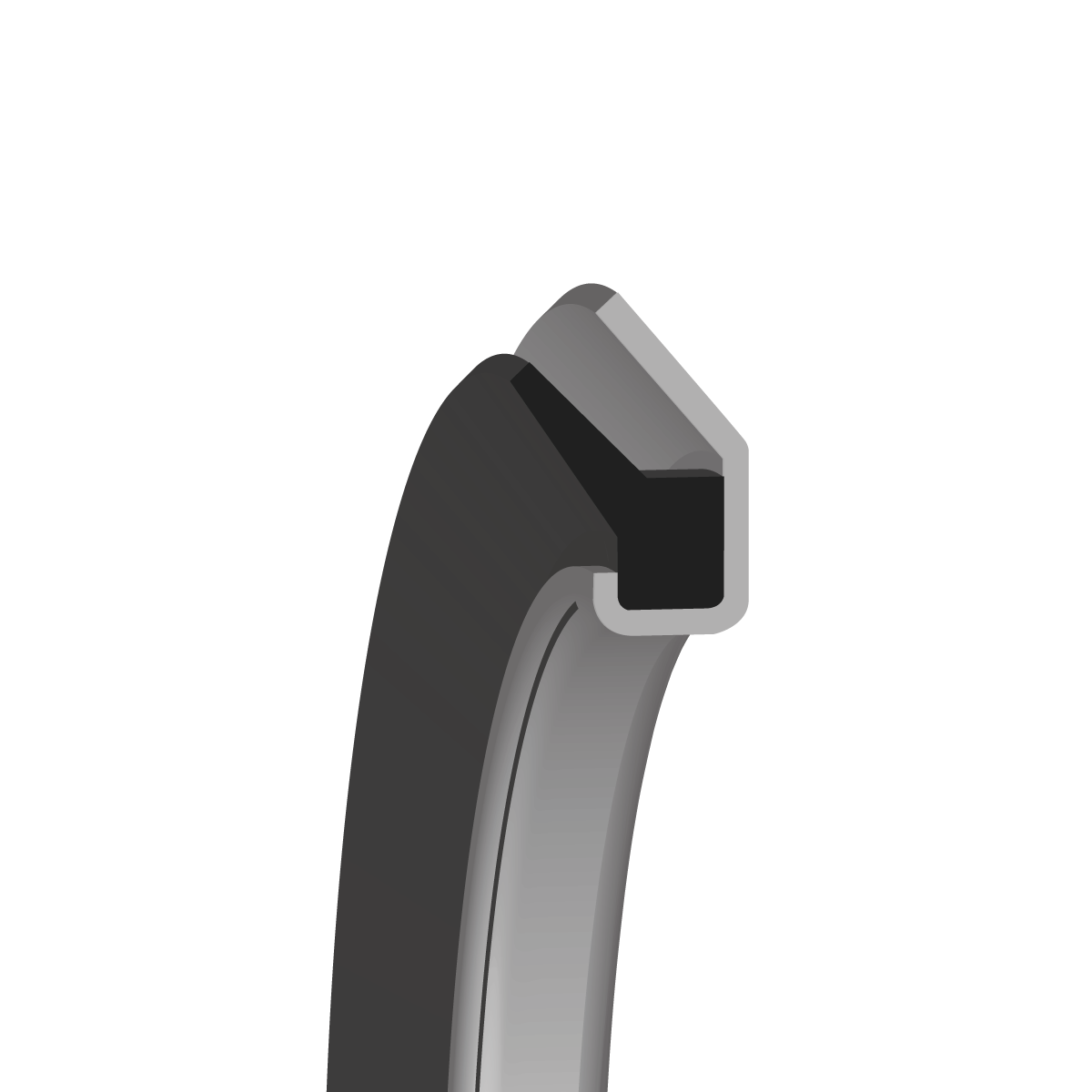

VR2

Variant s predĺženým kovovým krúžkom.

Používa sa v konštrukcii protibežného povrchu s drážkou na vytvorenie dodatočného labyrintu, a tým znásobuje ochranu proti vnikaniu cudzích častíc z vonkajšieho prostredia.
