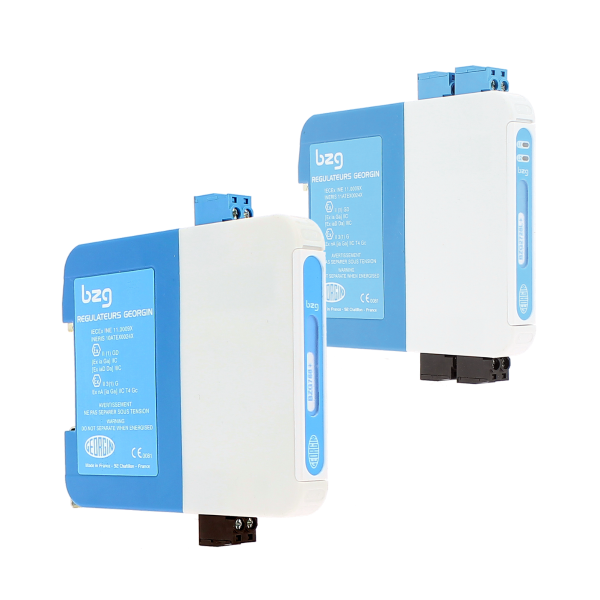

Zenerové bariéry

  • BZG787+, BZG788+, BZG728+ (analógový vstup/výstup),
  • BZG789+ (digitálny vstup/výstup)
  • a ďalšie prevedenie - viac ako 90 variantov!

Zenerove bariéry prispievajú k vnútornej bezpečnosti [Ex i] a sú inštalované v bezpečných oblastiach, príp. môžu byť inštalované v zóne 2 vďaka certifikácii Ex nA v kryte IP 54. Ich úlohou je obmedziť úroveň energie, ktorá sa môže objaviť v elektrickom obvode vedenom potenciálne výbušnou oblasťou, bez ohľadu na to.

Zenerovu bariéru tvoria:

  • odpory, ktoré obmedzia prúd
  • Zenerove diódy, ktoré obmedzia napätie
  • poistky, ktoré ochránia súčiastky

Keď je na vstupné svorky bariéry privedené nebezpečné napätie, tak je napätie obmedzené Zenerovou diódou, ktorá je zase chránená poistkou. Prúd je rezistorom obmedzený na prijateľnú hodnotu.

Aplikácia pre prevodníky 4 .. 20 mA

IS parametre Uo = 28 V, Io = 89,31 mA, Po = 625,2 mW

Meterologické parametre U(e) = 24,9 V, Ifm = 50 mA, RL = 341,3 a 0,9 V+11,3 ?

Certifikácia:

  • ATEX [Ex ia] plyn/prach II (1) GD [Ex ia Ga] IIC
  • ATEX Ex nA zóna 2 plyn II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
  • SIL schopnosti – až do SIL 3 (EN 61508), v závislosti od aplikácie a modelu
  • EAC certifikát

Hlavné charaketristiky zenerových bariér:

  • Zenerova bariéra je navrhnutá tak, aby obmedzovala energie, ktoré sa môžu objaviť v nebezpečnej oblasti
  • jednoduchá montáž na DIN lištu
  • jednoduché alebo dvojitémodely
  • verzia: 1 alebo 2 kanály s tesnosťou 13 mm
  • inštalácia v bezpečnom priestore alebo v zóne 2 v kryte IP54 (nA typ ochrany)
  • predný panel s odnímateľným držiakom štítkov
  • certifikácia ATEX a IECEx
  • certifikácia pre bezpečnostný prístrojový systém (SIL2 alebo SIL3)
  • vhodné pre zariadenia kategórie 1, 2 alebo 3 inštalované v:
    - zóna 0, 1 alebo 2 pre plyn skupiny IIA, IIB alebo IIC (podľa podľa EN / IEC 60079-0)
    - Zóna 20, 21 alebo 22 pre prach skupiny IIIA, IIIB alebo IIIC (podľa EN/IEC 60079-0)
Dalšie možnosti:
  • LED signalizácia toku prúdu na prednej strane
  • oddeľovač bariéry / lišty DIN
  • puzdro Ex d - RTPE9-DIN alebo iiné puzdro Ex d / Ex e

Číslo certifikátu ES přezkoušení typu:

  • INERIS 11 ATEX 0024 X

Certifikát shody IECEx:

  • INE 11.0009X

Klasifikácia ATEX / IECEx

  • II (1) GD [Ex ia Ga] IIC nebo [Ex ia Ga] IIB nebo [Ex iaD Da] IIIC
  • II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
  • II 3 (1) G Ex nA [ia Ga] IIB T4 Gc
