Teplotný spínač série F
Teplotný spínač série F

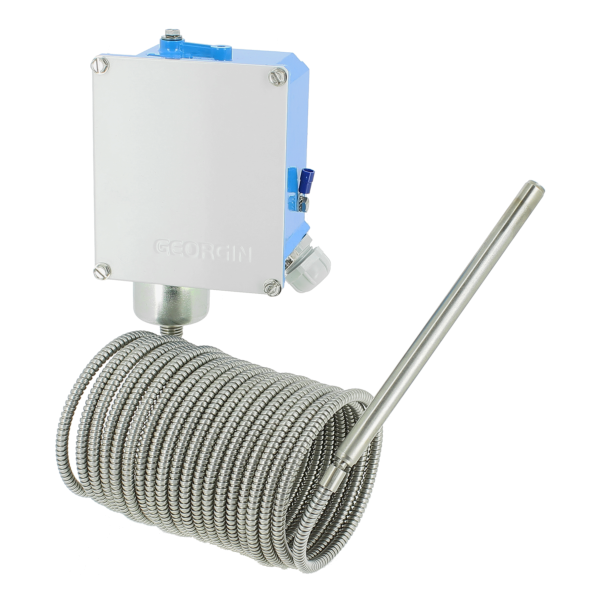

- teplotný spínač je v dispozícií v prevedení s kapilárou alebo s pevnou stonkou
- je certifikovaný po prostredia s nebezpečenstvom výbuchu
- spĺňa bezpečnostné požiadavky Safety Integrity Level
- teplotné snímače série F sú vhodné so náročných podmienok stráženia teploty v chemickom a energetickom priemysle a svoje uplatnenie nachádzajú napr. aj v jadrových elektrárňach
 |
RG - pružina LP - vahadlo RE - pružinka nastavenie necitlivosti |
Obr. 1: funkčný princip
Hlavné výhody a charakteristiky teplotného spínača série F
- prevedenie s kapilárou alebo pevnou stonkou
- robustná konštrukcia
- vysoká odolnosť voči vibráciám
- elektrický kontakt alebo pneumatický výstup (až 2 NO alebo NC kontakty)
- možnosť nastavenia hysterézie
- bezpečnostný prvok podľa SIL 1/2
- ATEX certifikácia Ex ia / d
- EAC
- PED, kategória IV
- krytie IP 66 (IP 68 ako option)
- rozsah: -90 °C až +380 °C
- teplota okolia: -20 °C až +70 °C
- presnosť: +/- 1% z meracieho rozsahu; pre určité produkty aj vyššia
Obr. 2: Teplotný spínač série F - pohľad dovnútra
