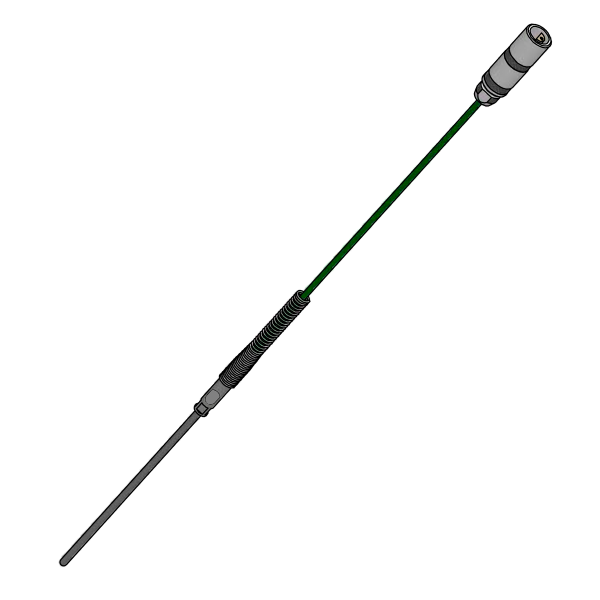

Minerálne izolovaný termočlánok DL

Minerálne izolovaný termočlánok DL

• ohybný, minerálne izolovaný termočlánok s Lemo konektorom

Hlavné charakteristiky minerálne izolovaného termočlánku DL

• k dispozícií taktiež prevedenie Ex i podľa ATEX a IECEx do zóny 0 prostredia s nebezpečím výbuchu
• vhodný pre aplikácie, kde je treba riešiť problém s ťažkou dostupnosťou miesta aplikácie, napr. v priemyselných potrubných systémoch
• priemer stonky: 0,15 mm až 8,0 mm
• odporúčaný priemer stonky: 0,25 mm až 6,0 mm
• tienené káble podľa IEC/EN 61515
• pracovná teplota v závislosti na type termočlánku a priemere až 1 100 °C na meracom hrote
• teplý spoj štandardne izolovane zavarený alebo privarený k plášťu
• pripojovací kábel podľa IEC/DIN 60854-3 s izoláciou z PVC, silikónu, PTFE, FEP alebo skleneného hodvábu

Priemer stonky

• ø 0,15 až 8,0 mm

Materiál plášťa

• 2.4816 (Inconel® 600)
• 1.4541
• 1.4571
• 1.4841/1.4845
• Pt10%Rh
• > ďalšie materiály na dopyt!

Dĺžka

• podľa požiadaviek zákazníka

Typ priloženého čidla (podľa DIN EN 60 584-1)

• Typ K (NiCr-Ni)
• Typ N (NiCrSi-NiSi)
• Typ J (Fe-CuNi)
• Typ R (Pt13%Rh-Pt)
• Typ S (Pt10%Rh-Pt)
• Typ B (Pt30%Rh-Pt6%Rh)
• Typ T (Cu-CuNi)
• Typ E (NiCr-CuNi)
• Typ L (Fe-CuNi) podľa DIN 43 710

Počet termočlánkov

• 1 - 3

Trieda: (podľa DIN EN 60 584-2)

• trieda 1 - 3

Pripojovacia hlavica

• bez hlavice

Priemer puzdra: (ø v mm)

• 4 - 8 mm

Dĺžka kábla v mm

• 250 - 10 000 mm

Typ kábla

• vodič s izoláciou z PVC (do 80 °C)
• tienený vodič s izoláciou z PVC (do 80 °C)
• vodič so silikónovou izoláciou (do 180 °C)
• vodič s izoláciou z FEP (do 205 °C)
• vodič s izoláciou z kaptonu (do 250 °C)
• vodič s izoláciou z PTFE (do 260 °C)
• vodič s izoláciou zo skleneného hodvábu (do 400 °C)

Lemo konektor

• zásuvka veľkosti 0
• zásuvka veľkosti 1
• zásuvka veľkosti 2
• zásuvka veľkosti 3
• zástrčka veľkosti 0
• zástrčka veľkosti 1
• zástrčka veľkosti 2
• zástrčka veľkosti 3
