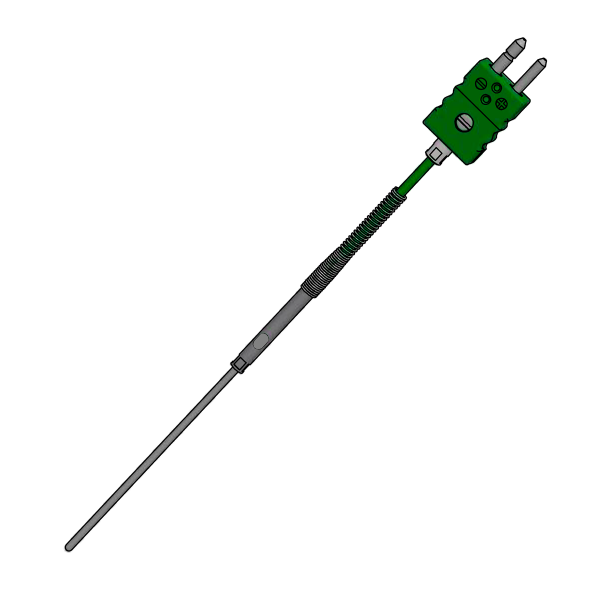

Minerálne izolovaný termočlánok DK

Minerálne izolovaný termočlánok DK

• ohybný, minerálne izolovaný termočlánok s káblom a štandardným konektorom/spojkou

Hlavné charakteristiky minerálne izolovaných termočlánkov DK

• vhodný pre priemyselné aplikácie, kde sú problémy s dostupnosťou, napr. v potrubných systémoch
• konektor je vhodný pre teploty do 200 °C (prevedenie odolné voči vysokým teplotám na dopyt)
• priemer stonky: 0,15 mm až 8,0 mm
• odporúčaný priemer stonky: 1,0 mm až 6,0 mm
• tienené káble podľa IEC/EN 61515
• pracovná teplota v závislosti na type a priemere termočlánku až 1100 °C na meracom hrote
• pripojovací kábel podľa IEC/DIN 60584-3 s izoláciou z PVC, silikónu, PTFE, FEP alebo skleneného hodvábu
• pri výbere konektora je potrebné prihliadať na prevedenie (tepelnú odolnosť) kábla

Priemer stonky

• ø 0,15 až 8,0 mm

Materiál plášťa

• 2.4816 (Inconel® 600)
• 1.4541
• 1.4571
• 1.4841/1.4845
• Pt10%Rh
• > ďalšie materiály na dopyt!

Dĺžka

• podľa požiadaviek zákazníka

Typ priloženého čidla (podľa DIN EN 60 584-1)

• Typ K (NiCr-Ni)
• Typ N (NiCrSi-NiSi)
• Typ J (Fe-CuNi)
• Typ R (Pt13%Rh-Pt)
• Typ S (Pt10%Rh-Pt)
• Typ B (Pt30%Rh-Pt6%Rh)
• Typ T (Cu-CuNi)
• Typ E (NiCr-CuNi)
• Typ L (Fe-CuNi) podľa DIN 43 710


Počet termočlánkov

• 1 - 3

Trieda: (podľa DIN EN 60 584-2)

• trieda 1 - 3

Pripojovacia hlavica

• bez hlavice

Priemer puzdra: (ø v mm)

• 4 - 8 mm

Dĺžka v mm

• 250 - 10 000 mm

Typ kábla

• vodič s izoláciou z PVC (do 80 °C)
• tienený vodič s izoláciou z PVC (do 80 °C)
• vodič so silikónovou izoláciou (do 180 °C)
• vodič s izoláciou z FEP (do 205 °C)
• vodič s izoláciou z kaptonu (do 250 °C)
• vodič s izoláciou z PTFE (do 260 °C)
• vodič s izoláciou zo skleneného hodvábu (do 400 °C)

Konektor

• štandardný konektor do 200 °C
• štandardná spojka do 200 °C
• štandardný konektor odolný voči teplotám do 350 °C
• štandardná spojka odolná voči teplotám do 350 °C
• keramický štandardný konektor do 500 °C
• keramická štandardná spojka do 500 °C
