Minerálne izolovaný termočlánok BM

Minerálne izolovaný termočlánok BM

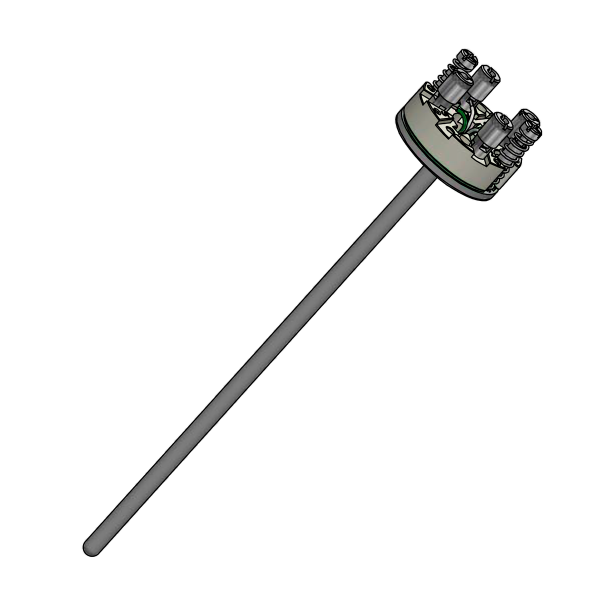

• meracia vložka s keramickou pripojovacou svorkovnicou ø 42 mm pre zabudovanie do pripojovacej hlavice prevedenia B

Hlavné charakteristiky minerálne izolovaného termočlánku BM

• za určitých podmienok možno použiť v prostredí s nebezpečenstvom výbuchu - prevedenie Ex i podľa ATEX a IECEx pre zónu 1
• použitie ako vymeniteľná meracia vložka pre prevedenie B
• merací rozsah: -200 °C až 1100 °C v závisloti na priemere stonky a type termočlánku na meracom konci
• priemer stonky: 1,5 mm až 8,0 mm
• odporúčaný priemer stonky: 3 mm, 6 mm alebo 8 mm
• termočlánok podľa DIN EN 60 584-1
• teplý spoj je štandardne zvarený izolovane alebo môže byť privarený na konci stonky

Priemer stonky:

• 1,5 mm až 8,0 mm

Materiál plášťa:

• 2.4816 (Inconel® 600)
• 1.4541
• 1.4571
• 1.4841/1.4845
• Pt10%Rh
• > ďalšie materiály na dopyt!

Dĺžka:

• podľa požiadaviek zákazníka

Typ termočlánku (podľa DIN EN 60 584-1)

• Typ K (NiCr-Ni)
• Typ N (NiCrSi-NiSi)
• Typ J (Fe-CuNi)
• Typ R (Pt13%Rh-Pt)
• Typ S (Pt10%Rh-Pt)
• Typ B (Pt30%Rh-Pt6%Rh)
• Typ T (Cu-CuNi)
• Typ E (NiCr-CuNi)
• Typ L (Fe-CuNi) podľa DIN 43 710

Počet termočlánkov:

• 1 - 3

Trieda: (podľa DIN EN 60 584-2)

• trieda 1 -3

Prevodník:

• bez prevodníka
• APAQ-HCF - analógový prevodník
• APAQ-HCFX - analógový, pre prostredie s nebezpečenstvom výbuchu
• IPAQ-H - digitálny prevodník
• IPAQ-HX - digitálny, pre prostredie s nebezpečenstvom výbuchu
• Min IPAQ HLP - cenovo výhodný, univerzálny analógový prevodník
