Hadica vykurovaná teplonosným médiom

Hadica vykurovaná teplonosným médiom

Tieto vykurovacie materiálové hadice sú vhodné tam, kde
  • nie je možný alebo nie je odporúčaný elektrický ohrev,
  • v prevádzkach, kde je možné hadicu napojiť na už exsitujúci zdroj teplonosného média a tak znížiť prevádzkové náklady.
Zároveň sa jedná o jediné typy hadíc, u ktorých je možné chladenie dopravovaného média – tzn. možno ich použiť aj ako chladiace materiálové hadice. K dispozícii sú v dvoch prevedeniach - dvojplášťové materiálové hadice alebo matriálové hadice s hadičkou pre teplonosné médium omotanú okolo pracovnej hadice. Pre prostredie s nebezpečenstvom výbuchu je dodávané v antistatickom prevedení.

Hadica vykurovaná teplonosným médiom série HDM 60 / 62 / 68

Aplikácia vykurovaných hadíc HDM:
  • plastikársky priemysel,
  • lepiace linky,
  • výroba a spracovanie PU...
Horúcovodná materiálová hadica HDM môže byť použitá ako vykurovací alebo chladiaci prvok av antistatickom prevedení je vhodná aj do prostredia s nebezpečenstvom výbuchu. Pre prevádzku materiálovej hadice HDM je potrebné zaistiť systém s reguláciou teploty teplonosného média.

Konštrukcia vykurovaných hadíc HDM:

Okolo tlakovej hadice je tesne navinutá hadica, v ktorej prúdi teplonosné médium (para, voda, teplonosný olej), ktorým sa ohrieva popr. chladí médium v ​​tlakovej hadici. Pri tejto konštrukcii je vylúčené, aby pri poškodení tlakovej hadice došlo k vniknutiu média do okruhu teplonosného média a tým došlo k poškodeniu temperovacieho zariadenia.
Hadice otápěná teplonosným médiem - konstrukce
Obr. 1: Konštrukcia vyhrievanej hadice série HDM 60 / 62 / 68

Technické údaje pre vyhrievané hadice HDM 60 / 62 / 68:

Pracovná teplota: 60 °C / 200 °C / 250 °C
Tlaková hadica: T1 - T4
Pripojovacie armatúry tlakovej hadice: na dopyt
Teplonosná hadica:

HDM 60: PUR Ř 6 mm, 60 °C
HDM 62: PTFE Ř 6 mm, 200 °C / 250 °C
vyvedená jednostranne alebo obojstranne zo základnej hadice v dĺžke 1,0 m

Teplonosné médium: voda, olej, para; max. 8 bar
Dĺžka: 0,5 - 25 m
Pripojovacie armatúry teplonosnej hadice: 1/4" vonkajší závit, prevlečná matica 1/4",
iné pripojovacie armatúry na dotaz
Tepelná izolácia: izolačná vlna alebo penová hadica
Vonkajší ochranný oplet: polyamid, čierny
Zakončenie hadíc: tvrdý PA alebo mäkký elastomer

Dvojplášťová vykurovacia hadica séria HDM 95 /200

Aplikácia dvojplášťových vykurovaných hadíc HDM:

  • prostredie s nebezpečenstvom výbuchu ,
  • dávkovacie zariadenia,
  • potravinárstvo,
  • plniace linky...
Hadica HDM môže byť použitá ako vykurovací prvok, chladiaci prvok alebo aj bezpečnostný prvok. Pre prevádzku matriálovej hadice HDM je potrebné zaistiť systém s reguláciou teploty teplonsného média.

Konštrukcia dvojplášťovej vykurovacej hadice HDM:

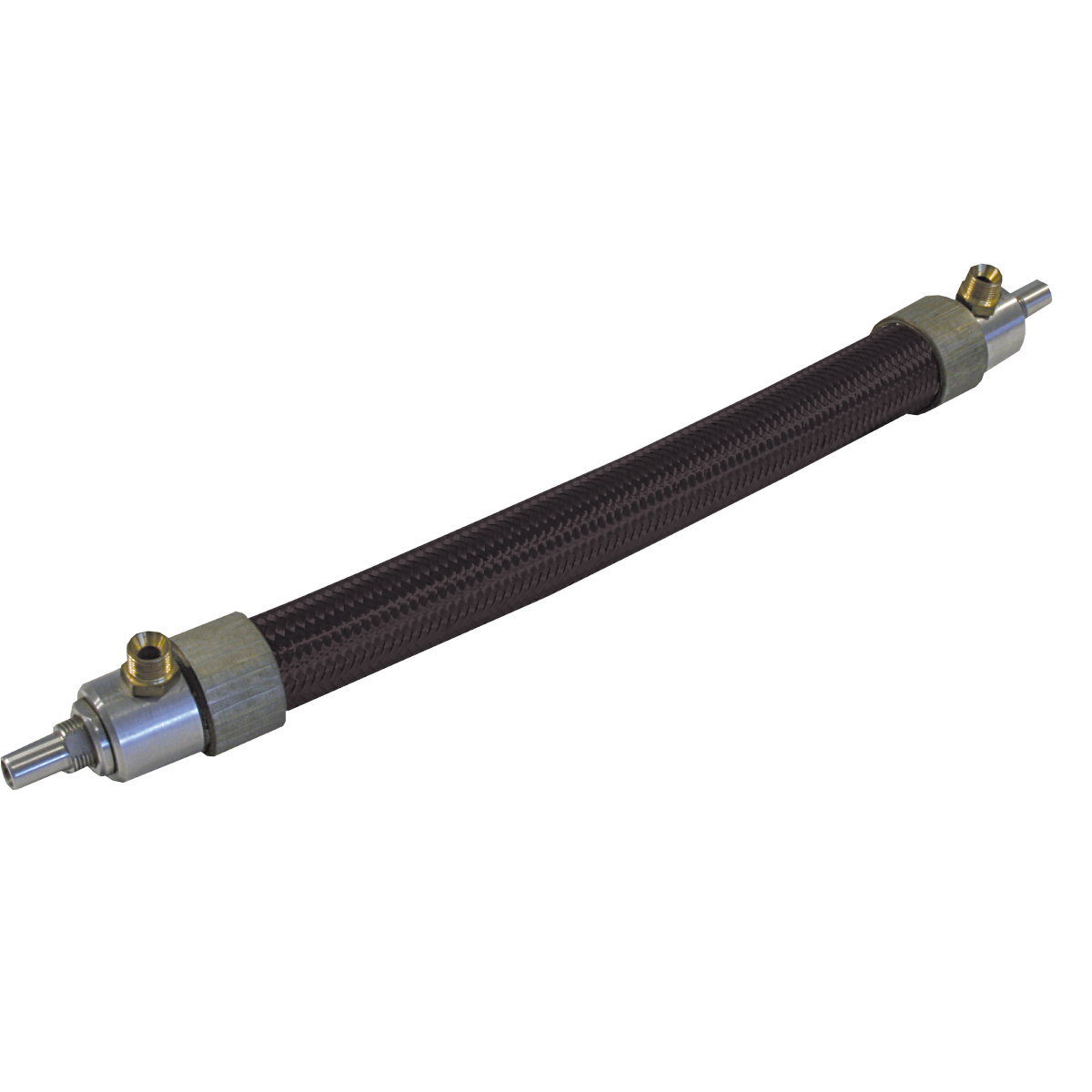

Dvouplášťová hadice otápěné teplonosným médiem - konstrukce
Obr. 2: Konštrukcia dvojplášťovej vykurovanej hadice série HDM 95 / 200

Technické údaje pre vyhrievané hadice HDM 95 / 200:

Pracovná teplota: 95 °C / 200 °C
Tlaková hadica - vnútri: T1 - T3
Pripojovacia armatúra tlakovej hadice: nerezové hrdlo RSL
Pripojenie teplonosnej hadice: AGR 3/8" až 1/2"
Vonkajšia hadica pre teplonosné médium: HDM 95: hadica z elastomeru, 95 °C
HDM 200: hadica z PTFE, 200 °C
Teplnosné médium: voda, olej, para max. 8 bar*
Vonkajší priemer: DN 4 - 10: cca. 35 mm
DN 12 - 16: cca. 45 mm
DN 20 - 25: cca. 55 mm
Polomer ohybu: DN 4 - 10: 200 mm
DN 12 - 16: 400 mm
DN 20 - 25: 500 mm
Dĺžka: 1 - 25 m
Na vyžádanie penová tepelná izolácia 10 mm a vonkajší oplet z PA, obojstranné zakončenie, zvláštne prevedenie hadice TA / DN 2 mm
* Údaj o tlaku je platný pre teplonosné médium vo vonkajšej hadici za podmienky plnej tlakovej hadice počas prevádzky. Medzi vonkajšou hadicou a vnútornou hadicou nesmie vzniknúť žiadny negatívny rozdiel tlaku, tzn. tlak vo vnútornej hadici musí byť vždy vyšší ako vo vonkajšej hadici. Pri negatívnom rozdiele tlakov (napr. pri plnení) sa môže vnútorná hadica zrútiť. Ak sa nedá zabrániť negatívnemu rozdielu tlakov, môže byť na žiadosť tlaková hadica vybavená vonkajším plášťom. Vďaka vonkajšiemu plášťu dôjde k rozdeleniu tlaku na plochu nerezového opletu, čím je zabránené zrúteniu vnútornej hadice. Pri použití vnútornej hadice T3 je možné používať iba teplonosný olej. Nepoužívať vodu! Oplet hrdza!
