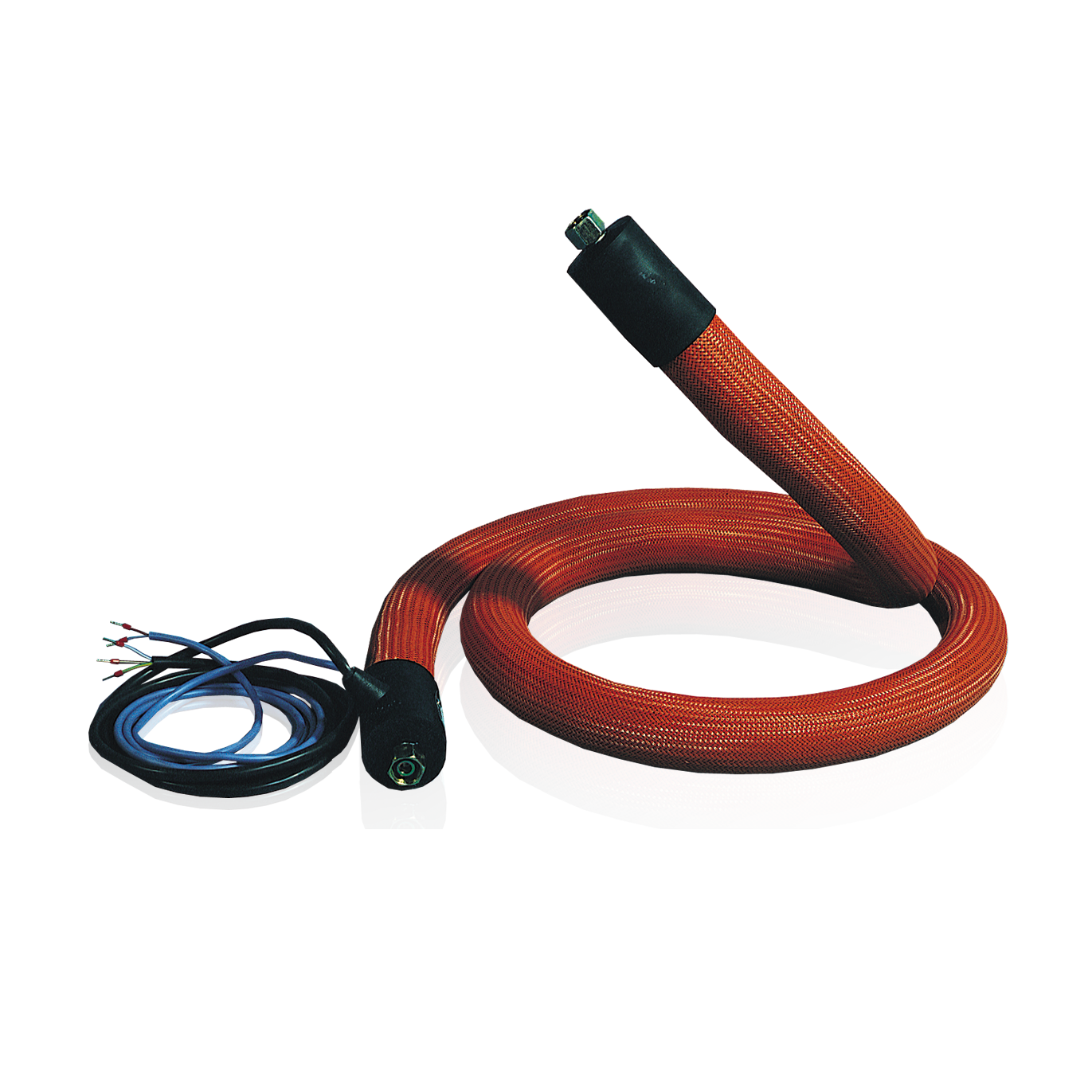

EX-Elektricky vykurované hadice
Vykurovacie hadice schválené podľa ATEx pre použitie v prostredí s nebezpečenstvom výbuchu - séria HX.
Priemyselné a analytické, elektricky vyhrievané hadice sú konštruované na použitie v Ex prostredí. V závislosti na použitom vykurovacom prvku a teplotnej regulácii je možné ich nasadenie v zóne 1/2 (plyny) a 21/20 (prach) pri obmedzení teplotnou triedou T1 až T6. Použitie v zónach 0 a 20 nie je povolené.
Priemyselné vyhrievané hadice série HX6
Tieto vykurované hadice sú spravidla určené na kompenzovanie tepelných strát v aplikáciách, ako je transport olejov, tukov, živíc, farieb, vody, plastických a formovacích materiálov, oxidu uhličitého a pod.
Hlavné charakteristiky vykurovacích hadíc série HX6:
- teplotné triedy: T3 200°C; T4 135°C; T6 85°C
- zóny EX : zóna 1/2 (plyny); zóna 21 / 22 (prach)
- pracovné teploty: do 200 °C
- menovité napätie: 230 V AC
- vykurovací element: sériový odporový / paralelný samoregulačný
- výkon: v závislosti na prevedení
- dĺžka pripojovacieho kábla: 1,0 m
- DN pracovnej hadice: od DN 4 mm až do DN 50 mm
- pripojovacej armatúry: viď katalógový list
- tepelná izolácia: izolačná pena alebo vlna
- vonkajšia ochrana: antistatická, viď katalógový list
- zakončenie hadíc: tvrdý PA alebo mäkký elastomér
Analytické vyhrievané hadice série HX3
Tieto vykurovacie hadice sú spravidla určené na udržiavanie teploty na zabránenie zamŕzaniu a kondenzácii látok v aplikáciách, ako je meranie CO2, výfukových a priemyselných plynov, meranie plynných vzoriek, vzduchu a pod.
Hlavné charakteristiky vykurovacích hadíc série HX3:
- teplotné triedy: T3 200°C; T4 135°C; T6 85°C
- zóny EX : zóna 1/2 (plyny); zóna 21 / 22 (prach)
- pracovná teplota: do 200 °C
- menovité napätie: 230 V AC
- vykurovací element: sériový odporový / paralelný samoregulačný
- výkon: v závislosti na prevedení
- dĺžka pripojovacieho kábla: 1,0 m
- prevedenie pracovnej hadice: PTFE, PFA, nerez; možnosť vymeniteľnej pracovnej hadice
- DN pracovnej hadice: DN 4 mm až DN 12 mm
- pripojovacej armatúry: viď katalógový list
- tepelná izolácia: izolačná pena alebo vlna
- vonkajšia ochrana: antistatická, viď katalógový list
- zakončenie hadíc: tvrdý PA alebo mäkký elastomér
Hodnoty pre samoregulačný vykurovací element vykurovacích hadíc série HX3 a HX6: |
||||||
Výkon pracovnej hadice do DN 12: | 12 W/m | 17 W/m | 23 W/m | 31 W/m | 40 W/m | 60 W/m |
Max. udržovacia teplota: | 35 °C | 40 °C | 50 °C | 60 °C | 95 °C | 120 °C |
Max. expozičná teplota: | 85 °C | 85 °C | 85 °C | 85 °C | 150 °C | 200 °C |
Max. dĺžka vykurovaného okruhu pri 16 A: | 150 m | 140 m | 100 m | 80 m | 60 m | 40 m |
Teplotná trieda: | T6 | T6 | T6 | T4 | T3 | T3 |
