Elektricky vykurované hadice pre potravinárstvo
Vykurovacie materiálové hadice série HL 40 / HL 80
Vykurované hadice do potravinárskeho priemyslu radu HL 40/80 sú vhodné na dopravovanie tučných alebo netučných potravín resp. alkoholických alebo nealkoholických nápojov.
Vykurované hadice radu HL 40/80 vynikajú vďaka svojej inovatívnej konštrukcii. Vykurovací element je špirálovo navinutý na NBR jadre a je vulkanizovaný vo vnútri steny hadice. Vykurované hadice sa vzhľadom alebo použitím nelíšia od bežných neokurovaných hadíc a vďaka tomu aj je aj manipulácia s týmito hadicami značne zjednodušená. Integrovaný teplotný senzor sníma teplotu priamo v stene hadice.

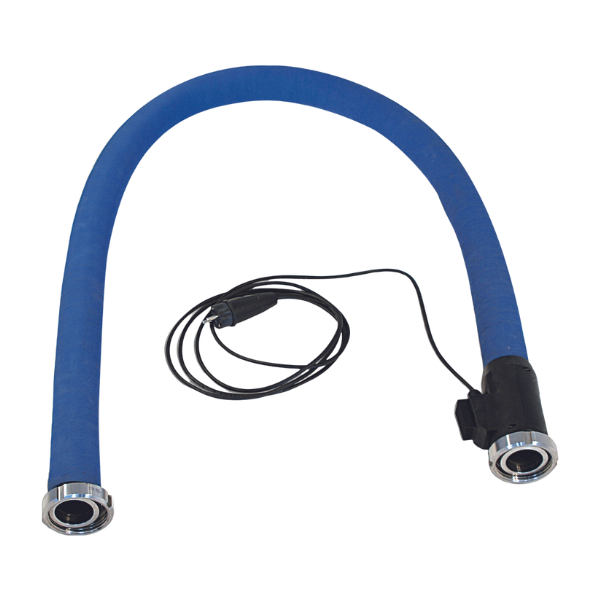

Obr. 1: Konštrukcia vykurovanej hadice
Všetky materiály použité v hadici spĺňajú požiadavky nariadenia Európskeho parlamentu a rady (ES) č. 1935/2004 o materiáloch a predmetoch určených na styk s potravinami a FDA CFR § 177.2600

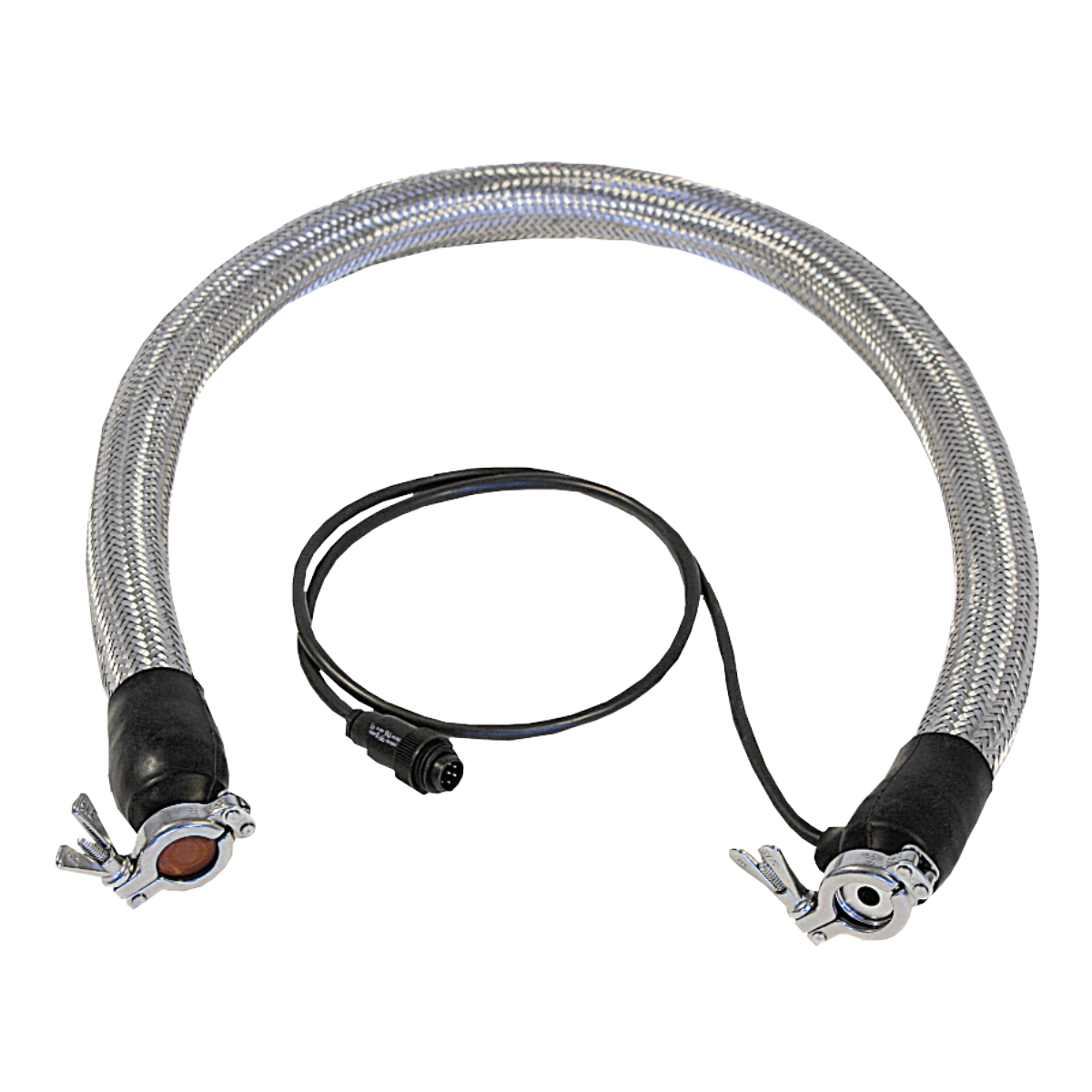

. Na vyžiadanie môžeme dodať sacie a tlakové hadice s oceľovým opletom. Špeciálne hadice vyrobené z fluorpolyméru (Viton) môžu byť vyrobené pre vyššie prevádzkové teploty. Pripojovacie armatúry ako príruby, rýchlospojky alebo vonkajšie závity sú možné na vyžiadanie.
. Na vyžiadanie môžeme dodať sacie a tlakové hadice s oceľovým opletom. Špeciálne hadice vyrobené z fluorpolyméru (Viton) môžu byť vyrobené pre vyššie prevádzkové teploty. Pripojovacie armatúry ako príruby, rýchlospojky alebo vonkajšie závity sú možné na vyžiadanie.
Obr. 2: Pripojovacia armatúra vykurovanej hadice
Na reguláciu teplôt je k dispozícii rad zariadení – od mini regulátora s nastavenou fixnou teplotou inštalovaného priamo na hadici až po mikroprocesorové teplotné regulátory.
Technické informácie k vykurovaným hadicám série HL 40 / HL 80 |
|
| Pracovná teplota: | HL 40: 40 °C HL 80: 80 °C |
| Napájacie napätie: | 230 V AC/DC (až do 500 V na vyžádání) |
| Vonkajšia vrstva: | otěruvzdorná, odolná vůči povětrnostním vlivům |
| Farba vonkajšie vrstvy: | modrá nebo bílá (ostatní barvy na vyžádání) |
| Pripojovacie armatúry: | nerezové potravinářské koncovky (1.4301), kónické příruby, rychlospojky nebo příruby na vyžádání |
| Teplotný senzor: | Pt 100 integrovaný ve stěně hadice |
| Prípojné vedenie: | 1,5 m |
| Čistenie: | krátkodobé čistenie parou až 130 °C, vhodné pre CIP a konvenčné čistenie |
| Krytie: | IP 44 |
| Trieda ochrany: | I |
| Dĺžka: | max. 40 m |
Štandardné vykurované hadice HL 40 / HL 80 |
||||||
| DN (mm) |
príruba (RD) |
sila steny (mm) |
pracovný tlak (bar) |
min. polomer ohybu (mm) |
HL 40: výkon (W/m) |
HL 80: výkon (W/m) |
| 20 | 44x1/6" | 6 | 10 | 150 | 30 | 50 |
| 25 | 52x1/6" | 6 | 10 | 175 | 40 | 60 |
| 32 | 58x1/6" | 6 | 10 | 225 | 50 | 75 |
| 40 | 65x1/6" | 7 | 10 | 280 | 60 | 90 |
| 50 | 78x1/6" | 7 | 10 | 350 | 75 | 120 |
| 65 | 95x1/6" | 7 | 10 | 455 | 90 | 150 |
| 80 | 110x1/6" | 8 | 10 | 560 | 110 | 200 |
| 100 | 130x1/6" | 8 | 10 | 700 | 140 | 250 |
