Elektricky vykurované hadice
Elektrické vykurovacie hadice do prostredia bez nebezpečenstva výbuchu (BNV)

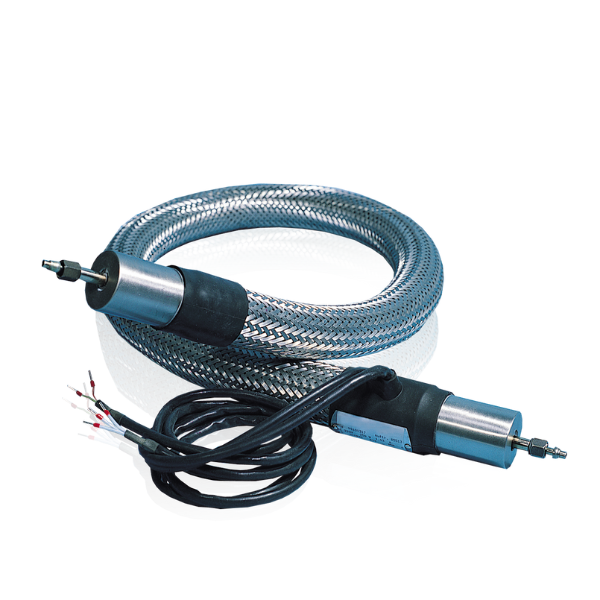

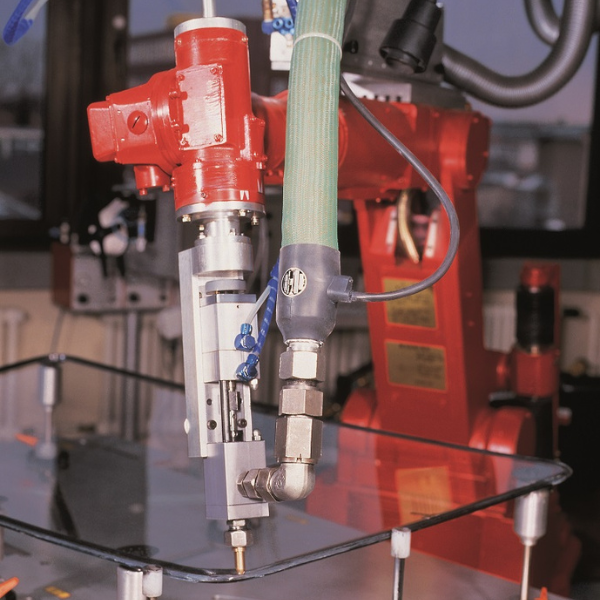

Elektricky vykurované hadice (vyhrievané materiálové hadice) sú určené na ohrev resp. udržiavanie teploty kvapalných alebo plynných médií a zaisťujú plynulý prívod týchto médií od jedného prístroja či zariadenia k druhému, kde nie je možné pevné vedenie. Pre každú konkrétnu aplikáciu navrhujeme optimálnu konfiguráciu vykurovanej hadice. V tejto oblasti spolupracujeme s dvoma poprednými výrobcami vykurovaných hadíc a preto sme schopní riešiť celý rad priemyselných aplikácií, či už výberom zo štandardných radov vykurovaných hadíc alebo prostredníctvom vykurovacích hadíc v zákazníckom prevedení.
Štandardná rada vyhrievaných hadíc ISOPAD |
|||
| Označenie: | ST1A / ST1D | ST2A / STA2D | ST4A / ST4D |
| Max. pracovná teplota: | 100 °C | 200 °C | 400 °C |
| DN pracovná hadica: | 4, 6, 8, 10, 13 mm | 4, 6, 8, 10, 13 mm | 6, 8, 10, 13 mm |
|
Max. vykurovací výkon: |
110 W/m* | 140 W/m* | 150 W/m* |
| Max. prevádzkový tlak: | 250 bar** | 250 bar** | 125 bar** |
| Min. polomer ohybu: | 100 mm*** | 100 mm*** | 50 mm*** |
| Pracovná hadica: | PTFE, hladká | PTFE, hladká | ušľachtilá oceľ, vlnitá |
| Tepelná izolácia: | EPDM pena | silikonová pěna | silikonová pěna |
| Vonkajšia ochrana: | PA oplet | PA oplet | oplet z ušľachtilej ocele |
| Pripojovacie armatúry: | pozinkovaná ocel´ | pozinkovaná oceľ | ušľachtilá oceľ |
| Teplotný snímač: | Pt100 2-vodič DIN trieda B | Pt100 2-vodič DIN trieda B | termočlánok Fe-Cu Ni (J) |
| Max. dĺžka: | 19 m | ||
| Napájacie napätie: | 110 V alebo 230 V AC | ||
| Prívodné káble: | 1,5 m; silikón; bez konektoru | ||
| Pripojovacie armatúry: | AGR / DKR dle ISO 228/1 | ||
* v závislosti od DN
** v závislosti od pracovnej hadice a teploty
*** v závislosti na prevedení a prevádzkovaní
Štandardná rada vyhrievaných hadíc Hillesheim |
|||||
| Označenie: | H100 | H700 | H200 | H800 | H900 |
| Max. pracovná teplota: | 100 °C | 170 °C | 200 °C | 250 °C | 550 °C |
| Prevádzkové napätie: | 230 V AC/DC (iné napätia až do 500 V) | ||||
| DN pracovná hadica (mm): | 4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50 | ||||
| Max. vykurovací výkon: | až 660 W/m v závislosti na DN a typu | ||||
| Max. pracovný tlak: | až 500 bar v závislosti od pracovnej hadice a teploty | ||||
| Pripojovacie armatúry: | DKR / RSL / RSS / DKL / DKM / DKS / DKJ / BDN / príruby / potrubné spojky | ||||
| Vonkajší ochranný plášť: | polyamidový (štandard) / kovový oplet; PA / kovová vlnitá hadica; sklo-textilný oplet; silikónový / gumový povlak |
||||
| Tepelná izolácia: | silikónová pena (250 °C) / elastomer (170 °C) | ||||
| Teplotný snímač: | FeCu-Ni (J) / NiCr-Ni (K) / Pt 100 / integrovaný regulátor HTI | ||||
| Prívodný kábel: | 1,5 m (štandard), bez konektoru | ||||
| Dĺžka: | 0,3 až 50 m | ||||
| Krytie: | IP 54 (EN 60529), trieda ochrany I | ||||
Vykurovacie hadice v zákazníckom prevedení:
- rôzne materiály a rozmery vnútorných pracovných hadíc
- rôzne materiály a typy pripojovacích armatúr
- dĺžky až 120 m
- vyšší vykurovací výkon
- vyšší stupeň krytia, napr. IP 65 pre vonkajšie prostredie
- vyššia max. prevádzkový tlak
- bezsilikónové prevedenia
- s možnosťou výmeny pracovnej hadice pre beztlakové aplikácie
- s konektormi, dátovými káblami a pod.
- teplotné regulátory a obmedzovače
- atď.
